Sistem pengapian pada motor bebek lawas seperti Honda Grand masih banyak dibahas karena konstruksinya yang sederhana namun tangguh.
Di antara rangkaian kelistrikan tersebut, jalur CDI Grand menjadi bagian penting yang menentukan seberapa optimal mesin bekerja.
Rangkaian ini terhubung langsung dengan komponen pengapian dan membawa sinyal yang berperan dalam timing pembakaran.
Untuk kamu yang ingin memahami cara kerjanya secara lebih teknis, pembahasan berikut sudah dibagi ke dalam beberapa bagian yang mudah dicerna. Yuk, simak artikel berikut hingga tuntas!
Memahami Fungsi Dasar CDI pada Sistem Pengapian
CDI atau Capacitor Discharge Ignition merupakan modul pengapian yang bertugas menyimpan dan melepas energi listrik menuju koil dalam waktu yang sangat presisi. Tanpa perangkat ini, proses pembakaran dalam mesin tidak akan berlangsung sempurna.

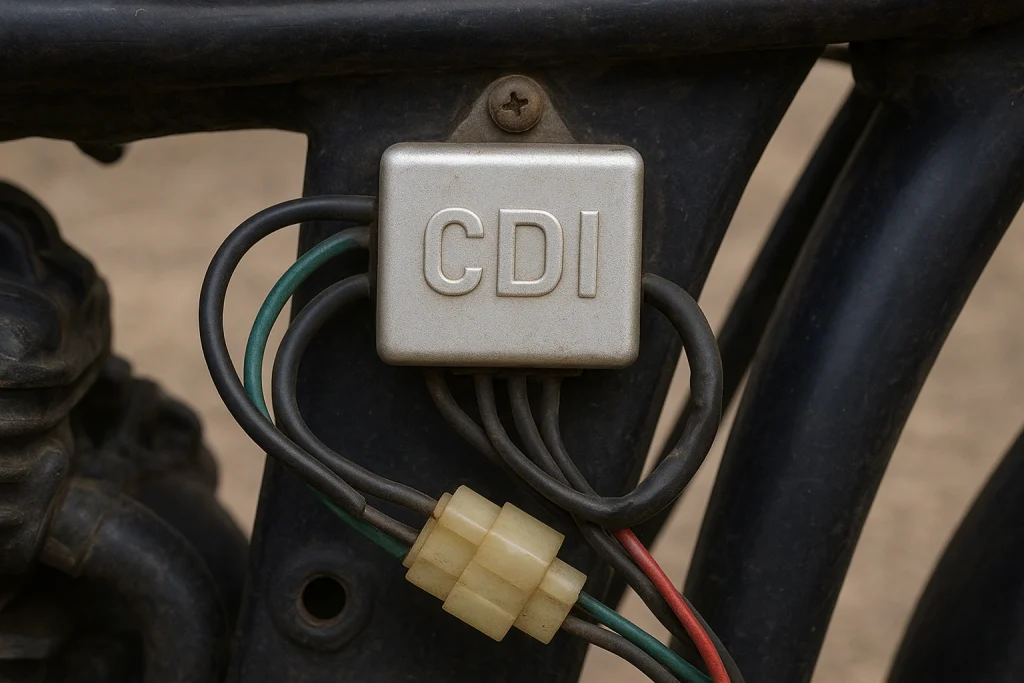

Bentuk CDI motor biasanya berupa kotak kecil berwarna hitam dengan rangkaian elektronik di dalamnya. Komponen tersebut menyimpan energi pada kapasitor, kemudian melepaskan arus bertegangan tinggi sesuai sinyal yang diterima dari pulser.
Saat pelepasan arus terjadi, koil mengubahnya menjadi loncatan api pada busi sehingga bahan bakar dapat terbakar optimal.
Pada motor seperti Honda Grand, keandalan CDI sangat memengaruhi respons mesin, limiter rpm, dan kekuatan percikan api. Sistem ini juga dibuat minim gesekan karena bekerja secara elektronik, sehingga lebih tahan lama dibanding sistem pengapian konvensional.
Jenis-Jenis Sistem CDI pada Sepeda Motor
Moladiners mungkin sering mendengar bahwa CDI terbagi menjadi dua jenis. Keduanya dipakai dengan mekanisme yang berbeda tergantung desain sistem kelistrikan motor. Berikut penjelasannya:
1. CDI DC
CDI tipe DC memperoleh suplai listrik dari kiprok/aki. Arus yang masuk bersifat searah sehingga rangkaiannya lebih sederhana. Kelebihannya, pengapian tetap kuat meski rpm rendah karena pasokan listrik stabil.
2. CDI AC
Berbeda dengan tipe DC, CDI AC memanfaatkan arus AC dari spul mesin. Arus ini masih perlu dikonversi melalui dioda sebelum mengisi kapasitor. Banyak motor lawas menggunakan tipe AC karena konstruksinya praktis dan tidak bergantung pada kondisi aki.
Kedua sistem sama-sama mampu menjalankan fungsi pengapian, namun arsitektur kelistrikannya memungkinkan karakter yang berbeda pada performa mesin.
Rangkaian Jalur CDI Grand: Urutan Kabel dan Fungsinya

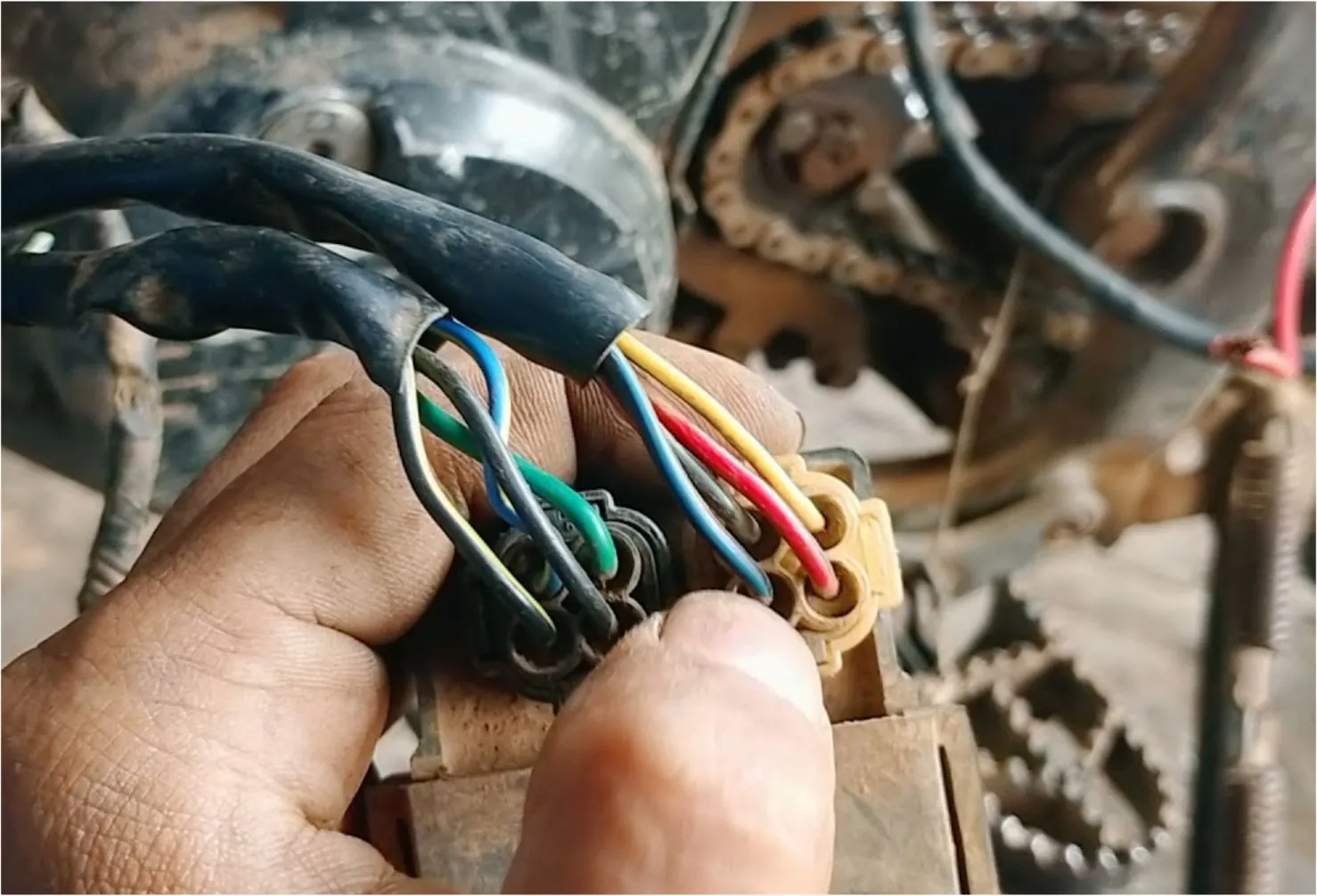

Ketika membongkar kelistrikan Honda Grand, kamu akan menemukan rangkaian kabel yang saling terhubung dari spul, pulser, koil, hingga CDI. Inilah bagian yang sering disebut jalur kabel CDI Grand, dan setiap warnanya membawa fungsi tersendiri.
Berikut penjelasan singkatnya:
- Hitam–Merah → membawa arus AC dari spul ke CDI sebagai sumber utama energi pengapian.
- Hijau → berfungsi sebagai ground atau massa.
- Biru–Kuning → mengalirkan sinyal dari pulser yang menentukan waktu pengapian.
- Hitam–Kuning → menghubungkan output CDI menuju koil pengapian.
- Hitam–Putih → tersambung ke sistem on/off kontak untuk menghentikan arus pengapian.
Semua jalur CDI grand tersebut bekerja simultan agar percikan api muncul tepat waktu. Oleh karena itu, kondisi kabel dan konektor harus tetap prima supaya sistem pengapian berjalan tanpa gangguan.
Komponen Utama yang Terlibat dalam Sistem CDI Grand
Untuk kamu yang ingin memahami detail teknisnya, setiap komponen berikut saling menopang agar pengapian Honda Grand tetap stabil:
1. CDI Unit
Bagian inti yang menyimpan dan melepas energi listrik. Jika modulnya melemah, gejalanya antara lain mesin sulit hidup, output api busi menurun, atau motor tersendat.
2. Koil Pengapian
Tugasnya menaikkan tegangan dari CDI hingga mampu memunculkan loncatan api yang kuat. Ketika koil rusak, mesin terasa tidak bertenaga dan busi cepat menghitam.
3. Spul/Alternator
Menghasilkan arus AC untuk sistem pengapian dan beberapa komponen kelistrikan lain. Bila tegangannya lemah, lampu meredup dan mesin rawan mati mendadak.
4. Pulser/Pickup Coil
Mengirimkan sinyal posisi piston ke CDI agar timing pelepasan arus akurat. Pulser yang bermasalah membuat motor sulit distarter karena tidak ada sinyal pengapian.
5. Regulator/Rectifier
Meski tidak langsung berkaitan dengan pengapian, regulator menjaga kestabilan arus dari spul supaya komponen lain tidak rusak karena tegangan berlebih.
6. Busi
Pemicu percikan api di ruang bakar. Kondisinya berpengaruh besar terhadap efisiensi pembakaran dan kualitas tenaga.
Semua komponen tersebut saling bergantung pada jalur soket CDI Grand, sehingga gangguan pada salah satunya bisa membuat mesin macet total.
Struktur Soket CDI Grand: Posisi Pin dan Alur Penghubung

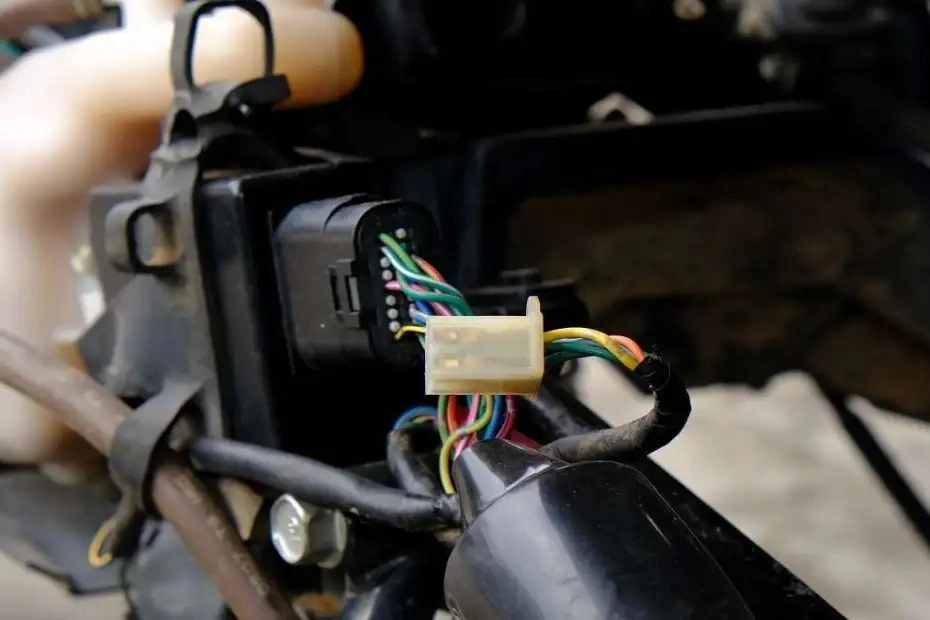

Agar kamu mudah melakukan pengecekan atau perbaikan, memahami soket CDI sangat membantu. Unit CDI Grand memakai konektor berisi beberapa pin yang masing-masing memiliki tugas tetap.
Penjelasan umumnya adalah sebagai berikut:
- Pin Pulser → menerima sinyal dari pickup coil.
- Pin Ground → jalur massa untuk menstabilkan aliran listrik.
- Pin Output Koil → mengirim arus bertegangan tinggi menuju koil.
- Pin Input Power → menerima arus dari spul.
- Pin Kunci Kontak (opsional) → mengaktifkan atau memutus jalur pengapian.
Letak soket biasanya berada di area rangka bawah jok atau dekat bodi bagian depan. Dengan memahami posisi ini, kamu akan lebih mudah menelusuri jalur CDI grand jika terjadi gangguan pada pengapian.
Cara Merawat dan Mengecek Jalur CDI Grand Agar Tetap Optimal
Performa pengapian motor Honda Grand sangat tergantung pada kondisi kabel dan soketnya. Berikut beberapa langkah yang bisa kamu lakukan untuk memastikan semuanya berfungsi dengan baik:
1. Lakukan pemeriksaan kabel secara visual
Pastikan tidak ada kabel yang terkelupas, patah, atau hangus. Kebersihan konektor juga harus dijaga agar arus tetap mengalir sempurna.
2. Pastikan soket tidak longgar
Soket yang kendor dapat memutus arus mendadak sehingga menyebabkan mesin mati secara spontan. Jika terlihat goyah, kencangkan atau ganti konektornya.
3. Gunakan komponen orisinil
Moladiners disarankan memakai CDI, koil, atau pulser original agar pengapian stabil dan tidak merusak komponen lain.
4. Cek kelistrikan menggunakan multimeter
Pengukuran tegangan dari spul, sinyal pulser, dan output CDI akan membantu kamu mengidentifikasi masalah lebih cepat sebelum kerusakan merembet ke komponen lainnya.
FAQ Seputar Jalur CDI Grand
1. CDI Grand bisa untuk motor apa saja?
CDI milik Honda Grand kompatibel dengan beberapa model lain seperti Supra lama, Supra X generasi awal, Legenda, Revo lama, hingga Supra Fit karena memakai sistem pengapian serupa dengan kode part yang identik.
2. Apakah CDI Racing aman untuk harian?
Pemakaian CDI racing masih aman digunakan asalkan kamu memilih versi non-adjustable dan kondisi kelistrikan lain tetap standar. Namun penggunaan tipe programmable kurang disarankan untuk kebutuhan harian karena timing pengapian yang terlalu agresif dapat membuat mesin cepat panas dan komponen aus lebih cepat.
3. Apa ciri CDI mulai melemah?
Beberapa gejalanya antara lain mesin sulit menyala, konsumsi bahan bakar meningkat, tenaga motor menurun, suara mesin tersendat, hingga lampu indikator tampil tidak stabil akibat pengapian yang tidak konsisten.
Dengan memahami jalur CDI Grand, jalur soket CDI Grand, dan rangkaian kelistrikan secara keseluruhan, kamu dapat melakukan perawatan atau perbaikan secara lebih tepat.
