Dinamo starter adalah perangkat penting dalam sistem penghidupan mesin yang bekerja memanfaatkan energi listrik untuk menghasilkan tenaga putar.
Tanpa sistem ini, mesin tidak akan mendapatkan dorongan awal untuk berputar. Itulah mengapa penting bagi kamu untuk memahami komponen dinamo starter.
🔑 Key Takeaways:
- Memahami komponen dinamo starter membantu kamu mengenali bagian mana yang paling berpengaruh dalam proses menyalakan mesin.
- Perawatan rutin seperti memeriksa aki, membersihkan terminal, dan mengecek brush bisa memperpanjang umur dinamo starter.
- Penggunaan suku cadang asli memastikan performa starter tetap optimal dan mencegah kerusakan sistem kelistrikan kendaraan.

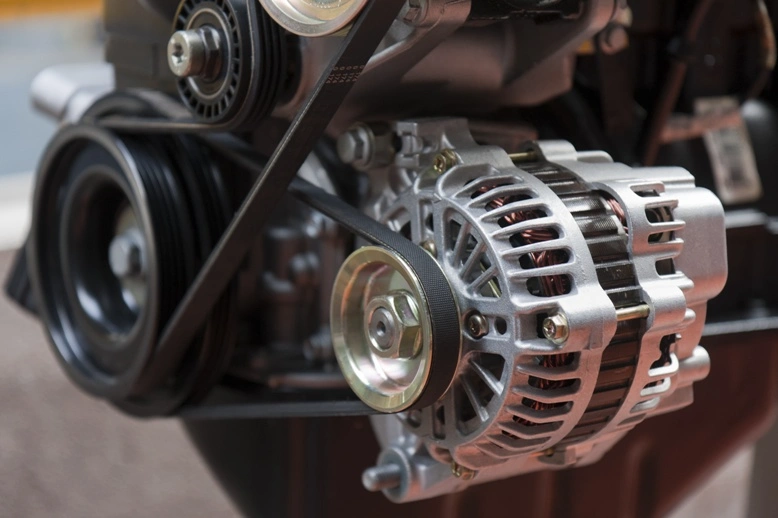

Komponen Dinamo Starter Mobil
Sebelum masuk ke bagian teknis, kamu perlu mengetahui bahwa dinamo starter pada mobil terdiri dari banyak bagian kecil yang bekerja serempak untuk menggerakkan mesin. Berikut pembahasan lengkapnya:
1. Armature (Rotor)
Armature adalah pusat gerakan pada dinamo starter. Komponen ini mengonversi aliran listrik menjadi gerak putar.
Ketika arus masuk, kumparan pada armature akan menghasilkan energi mekanik yang diperlukan untuk memutar mesin. Tanpa armature, seluruh sistem tidak dapat menghasilkan putaran awal.
2. Field Coil (Kumparan Medan)
Field coil menghasilkan medan magnet kuat yang dibutuhkan untuk memutar armature.
Kumparan ini menjadi salah satu komponen vital karena tanpa magnet yang memadai, tenaga mekanik tidak dapat tercipta.
3. Yoke dan Pole Core
Yoke bertindak sebagai rumah pelindung dan tempat menempelnya pole core.
Pole core berfungsi memperkuat medan magnet dari field coil, sehingga mendorong dinamo starter bekerja lebih stabil.
Kedua komponen dinamo starter ini membuat aliran magnet lebih terarah dan efisien.
4. Solenoid (Magnetic Switch)
Solenoid bekerja sebagai penghubung dan pemutus arus listrik bertegangan tinggi. Ketika kamu menekan tombol starter, solenoid menarik plunger untuk mengaitkan pinion gear dengan ring gear.
Dua kumparan di dalamnya, yaitu pull in dan hold in membantu memastikan pergerakan ini berlangsung cepat dan akurat.
5. Brush dan Brush Holder
Brush berfungsi menyalurkan arus listrik menuju armature, sementara holder menjaga sikat berada di posisi yang tepat.
Ada brush positif dan brush negatif yang memastikan aliran arus mengalir dengan stabil ke seluruh sistem rotor.
6. Drive Lever atau Shift Fork
Drive lever bertugas mendorong pinion gear agar menempel pada flywheel ketika proses starter berlangsung.
Setelah mesin hidup, drive lever akan mengembalikan pinion ke posisi awal.
7. Starter Clutch (Kopling Starter)
Kopling starter meneruskan tenaga putar dari motor elektrik ke flywheel. Selain itu, mekanisme ini mencegah putaran mesin yang sangat cepat merusak dinamo starter mobil.
8. Armature Brake
Bagian ini berfungsi menghentikan putaran armature dengan cepat ketika proses starter selesai. Tanpa armature brake, putaran rotor bisa terus berlanjut dan menimbulkan kerusakan.
9. Pinion Gear dan Helical Spline
Pinion gear meneruskan putaran dari dinamo starter menuju flywheel.
Helical spline membantu perpindahan gigi berlangsung halus ketika pinion bergerak masuk dan keluar dari ring gear.
10. Reduction Gear
Reduction gear menaikkan torsi dengan mengurangi kecepatan putar. Gear ini menghasilkan torsi besar yang dibutuhkan untuk memutar mesin tanpa membebani motor starter.
11. Planetary Gear
Planetary gear bekerja bersama reduction gear untuk menambah torsi dinamo starter. Mekanis ini membantu menghasilkan tenaga yang cukup untuk membalik mesin mobil.

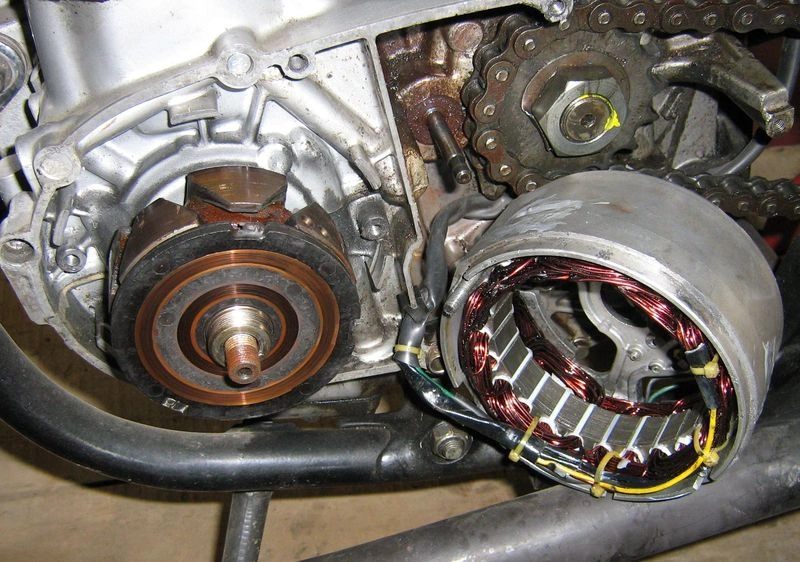

Komponen Dinamo Starter Motor
Struktur dinamo starter motor lebih sederhana dibanding mobil, tetapi prinsip kerjanya tetap sama. Berikut komponen pentingnya:
1. Solenoid Starter
Solenoid pada motor bekerja sebagai sakelar utama yang menarik gigi pendorong ke arah flywheel ketika tombol starter ditekan.
Selain itu, solenoid menghubungkan arus dari aki ke motor starter.
2. Komutator
Komutator berfungsi sebagai pengubah arah arus pada armature. Proses ini menciptakan putaran yang konsisten sehingga starter dapat bekerja tanpa hambatan.
3. Field Coil
Field coil menghasilkan medan magnet yang mengelilingi armature. Magnet ini menjadi inti tenaga yang membuat rotor bergerak dan menghasilkan torsi awal mesin.
4. Armature
Armature pada motor bekerja sama seperti pada mobil. Rotor berputar ketika arus listrik masuk, lalu menghasilkan tenaga mekanik untuk memutar mesin.
5. Starter Switch (Sakelar Pendorong)
Sakelar ini terletak pada panel setang motor. Ketika ditekan, sakelar mengirimkan arus listrik menuju solenoid untuk memicu proses starter.
6. Pinion Gear
Pinion gear adalah gigi pendorong yang bergerak ke depan ketika solenoid aktif. Gigi ini menyambungkan tenaga dari dinamo starter ke flywheel.
7. Flywheel (Roda Gigi Mesin)
Flywheel terhubung dengan poros engkol mesin. Ketika pinion gear menempel pada flywheel, energi dari dinamo starter dapat digunakan untuk menggerakkan mesin hingga hidup.
Cara Merawat Komponen Dinamo Starter
Untuk memastikan komponen dinamo starter tetap bekerja optimal dalam jangka panjang, perawatan rutin sangat disarankan. Berikut langkah-langkahnya:
1. Periksa Kondisi Aki
Aki yang lemah membuat dinamo starter sulit bekerja. Selalu cek voltase aki secara berkala dan pastikan pengisiannya stabil.
2. Bersihkan Terminal dan Konektor
Melansir dari laman Suzuki, terminal yang berkarat dapat menghambat aliran arus. Bersihkan secara rutin agar listrik dapat mengalir dengan lancar ke starter.
3. Lakukan Inspeksi Rutin
Saat servis berkala, mintalah mekanik untuk memeriksa kondisi brush, solenoid, dan pinion gear. Pemeriksaan dini bisa mencegah kerusakan besar.
4. Hindari Menstarter Berulang Kali
Starter yang dipaksa bekerja terus-menerus dalam waktu singkat bisa membuat motor starter panas dan cepat aus. Jika mesin sulit hidup, beri jeda beberapa detik sebelum mencoba lagi.
5. Gunakan Suku Cadang Asli
Jika ada komponen yang mulai lemah atau rusak, gunakan suku cadang OEM. Selain lebih awet, komponen asli memastikan performa tidak menurun.
Mulai dari armature, solenoid, brush, hingga pinion gear, seluruh komponen dinamo starter bekerja secara bersamaan untuk memastikan mesin dapat berputar dengan mulus.
FAQ terkait Komponen Dinamo Starter
1. Apa saja komponen pada dinamo starter?
Dinamo starter umumnya terdiri dari armature, solenoid, brush, komutator, field coil, pinion gear, dan reduction gear.
2. Apa penyebab dinamo starter sulit berputar?
Masalah umum biasanya berasal dari aki melemah, brush yang aus, solenoid rusak, atau pinion gear yang macet akibat kurang pelumasan.
3. Kapan dinamo starter harus diganti?
Idealnya diganti ketika kendaraan sulit distarter meski aki dalam kondisi sehat, terdengar suara “klik” berulang, atau tercium bau gosong dari bagian starter.
