Controller motor listrik merupakan komponen motor listrik yang berperan penting sebagai otak yang mengatur bagaimana motor listrik bekerja, baik dalam skala kecil seperti kipas angin maupun dalam skala besar seperti kendaraan listrik dan mesin industri.
Dengan adanya komponen ini, motor listrik dapat beroperasi secara optimal, aman, dan sesuai dengan kebutuhan aplikasi tertentu.
Utamanya, fungsi controller listrik adalah untuk menghidupkan atau mematikan motor saja. Namun, lebih dari itu, controller bertugas mengatur kecepatan putaran, arah rotasi, serta torsi motor dengan cara menyesuaikan tegangan dan arus yang masuk ke motor.
Untuk lebih lengkapnya, kami akan membahasnya lebih lanjut pada artikel ini.
Tidak hanya fungsi-fungsinya, tapi Moladin juga kan mengupas secara mendetail mengenai apa itu controller motor listrik, cara kerja, dan komponen-komponen yang ada di dalamnya.
Ini dia informasinya buat kamu para Moladiners!

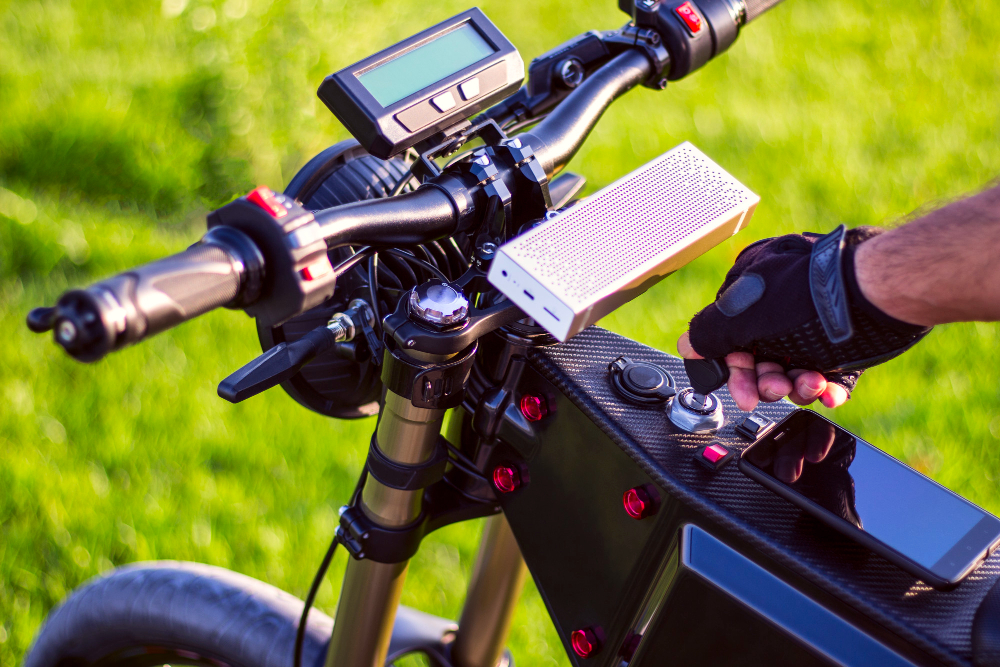

Apa Itu Controller Motor Listrik?
Controller motor listrik adalah perangkat elektronik yang berfungsi untuk mengatur kinerja motor listrik sesuai dengan kebutuhan sistem.
Perangkat ini bertugas untuk mengontrol besarnya tegangan, arus, dan frekuensi yang dialirkan ke motor agar motor dapat beroperasi dengan kecepatan, arah, dan torsi yang tepat.
Controller ini sangat penting dalam cara kerja motor listrik karena memungkinkan pengoperasian yang efisien, responsif, dan aman, baik pada kendaraan listrik, mesin industri, hingga perangkat rumah tangga yang menggunakan energi motor listrik.
Selain mengatur daya, controller motor listrik juga dilengkapi dengan fitur proteksi dan sistem umpan balik (feedback) dari sensor. Adapun penjelasan lengkapnya akan kami bahas di bawah ini. Makanya simak sampai selesai, ya Moladiners!
Fungsi Controller Motor Listrik
Sampailah kita pada pembahasan mengenai fungsi dari controller motor listrik. Berikut ini 3 (tiga) fungsi utama dari komponen motor listrik yang satu ini:
1. Mengatur Kecepatan Motor
Fungsi yang paling utama dari controller motor listrik adalah mengatur kecepatan kendaraan secara presisi.
Controller bekerja dengan mengubah besarnya arus listrik yang dikirim dari baterai ke motor. Jadi, semakin besar arus yang diberikan, maka kecepatan motor akan semakin tinggi.
Controller motor listrik ini menggunakan teknologi PWM (Pulse Width Modulation) untuk mengontrol kecepatan secara bertahap dan halus.
Ini memungkinkan pengendara memperoleh akselerasi yang mulus sesuai kebutuhan. Sistem ini juga memastikan perubahan kecepatan terjadi secara efisien tanpa membuang energi berlebihan.
2. Mengendalikan Torsi
Fungsi controller motor listrik berikutnya adalah mengatur besarnya torsi yang dihasilkan sesuai kondisi berkendara.
Saat mulai bergerak atau menanjak, controller akan meningkatkan arus listrik untuk memberikan torsi instan yang dibutuhkan.
Fungsi ini sangat penting terutama untuk kendaraan listrik yang membutuhkan akselerasi cepat dari posisi diam.
3. Melindungi Sistem Kelistrikan
Kemudian yang ketiga, fungsi controller motor listrik adalah sebagai sistem proteksi untuk seluruh komponen kelistrikan.
Controller akan terus memantau parameter seperti suhu, tegangan, dan arus, serta akan segera memutus aliran listrik jika terdeteksi kondisi berbahaya seperti short circuit atau overheating.
Fungsi sebagai pelindung ini mencakup fitur-fitur seperti overcurrent protection, undervoltage lockout, dan thermal shutdown yang akan mencegah kerusakan permanen pada motor dan baterai.
Sistem proteksi ini membuat kendaraan listrik lebih aman dan meningkatkan umur pakai komponen-komponen utamanya.
Cara Kerja Controller Motor Listrik
Setelah mengetahui fungsi-fungsi controller motor listrik, sekarang kita akan kenalan dengan cara kerja controller motor listrik. Yuk, simak selengkapnya berikut ini!
1. Menerima Sinyal Input
Cara kerja controller motor listrik dimulai dari tahap menerima sinyal input yang berasal dari sistem kontrol utama, seperti throttle atau panel kendali.
Sinyal ini dapat berupa tegangan, arus, atau sinyal digital yang menunjukkan perintah kecepatan atau arah putaran motor.
Controller kemudian memproses sinyal ini untuk menentukan seberapa besar daya dan frekuensi yang harus disuplai ke motor.
2. Mengatur Daya Keluar
Setelah menerima input, controller motor listrik akan mengatur daya keluar ke motor secara presisi.
Ini dilakukan melalui pengaturan PWM (Pulse Width Modulation) atau metode switching lainnya yang mampu mengontrol besarnya tegangan dan arus.
Tujuannya adalah agar motor dapat beroperasi sesuai dengan kebutuhan kecepatan dan torsi yang diinginkan, sekaligus menjaga efisiensi energi.
3. Konversi Energi
Dalam proses konversi energi, cara kerja controller motor listrik berfokus pada mengubah arus listrik dari sumber (biasanya DC atau AC) menjadi bentuk energi listrik yang sesuai untuk motor, seperti dari DC ke AC (inverter) untuk motor 3 fasa.
Konversi ini memungkinkan motor mendapatkan bentuk gelombang listrik yang optimal untuk performa maksimal dengan distorsi minimal.
4. Mengatur Sirkuit Proteksi
Cara kerja dari controller motor listrik juga meliputi pengaturan sirkuit proteksi untuk melindungi motor dan sistem dari kerusakan.
Controller dilengkapi dengan proteksi terhadap overvoltage, overcurrent, overtemperature, dan short circuit.
Sistem proteksi ini secara otomatis memutus atau menyesuaikan suplai daya jika terjadi kondisi abnormal.
5. Feedback Sensor
Cara kerja controller motor listrik juga melibatkan sistem feedback sensor yang memantau kecepatan, posisi, atau arus motor secara real-time.
Data dari sensor ini digunakan controller untuk menyesuaikan output secara dinamis agar performa motor tetap stabil dan akurat.
Teknologi ini sangat penting dalam aplikasi presisi tinggi seperti kendaraan listrik atau sistem robotik.
Komponen Controller Motor Listrik
Controller motor listrik bekerja dengan ditopang sejumlah komponen. Inilah 6 (enam) komponen yang ada di dalamnya:
1. Power Stage
Power stage merupakan salah satu komponen controller motor listrik yang paling vital, karena berfungsi sebagai pengatur aliran daya dari baterai ke motor.
Bagian ini terdiri dari MOSFET atau IGBT berkualitas tinggi yang bekerja sebagai saklar elektronik cepat, mengatur besarnya arus sesuai perintah dari mikrokontroler.
Komponen ini harus dirancang dengan heatsink yang memadai karena menghasilkan panas signifikan saat mengalirkan arus besar. Kualitas power stage sangat menentukan efisiensi dan kehandalan seluruh sistem controller.
2. Mikrokontroler/Processor
Mikrokontroler merupakan komponen dari controller motor listrik yang berfungsi sebagai pusat pemrosesan data dan pengambilan keputusan.
Komponen ini merupakan chip canggih yang menjalankan algoritma kontrol canggih untuk mengatur PWM, mengolah sinyal sensor, dan menerapkan berbagai proteksi sistem.
3. Inverter
Pada motor AC, inverter menjadi komponen controller motor listrik yang bertugas mengubah arus DC dari baterai menjadi AC tiga fase untuk menggerakkan motor.
Komponen ini menggunakan teknik modulasi vektor (vector control) untuk menghasilkan gelombang AC yang presisi.
Desain inverter yang baik harus mempertimbangkan faktor seperti efisiensi konversi, distorsi harmonik, dan kemampuan menangani arus tinggi secara kontinyu tanpa overheating.
4. Sensor dan Feedback System
Berbagai sensor seperti encoder, hall sensor, dan current sensor merupakan komponen yang ada pada controller motor listrik yang memberikan umpan balik real-time tentang kondisi operasional.
Komponen ini akan mengirim data penting seperti posisi rotor, kecepatan, dan besarnya arus ke mikrokontroler untuk pengaturan yang lebih akurat.
Tanpa adanya sistem sensor, controller tidak akan mampu menerapkan kontrol closed-loop yang presisi terhadap performa motor.
5. Throttle/Speed Signal Input
Throttle input adalah komponen controller motor listrik yang bertugas untuk menerjemahkan keinginan pengendara menjadi sinyal kontrol.
Komponen ini harus memberikan respon linear dan akurat terhadap input pengguna, baik menggunakan potensiometer tradisional maupun sensor Hall effect modern,
6. Sistem Pendingin
Terakhir adalah sistem pendingin yang merupakan komponen pada controller motor listrik yang sering diabaikan namun sangat krusial.
Komponen yang satu ini ini bertugas menjaga suhu operasional dalam batas aman, baik menggunakan heatsink pasif, kipas aktif, atau liquid cooling,
Nah, itu dia penjelasan mengenai apa itu controller listrik, fungsi, cara kerja, dan komponen-komponen yang ada di dalamnya.
