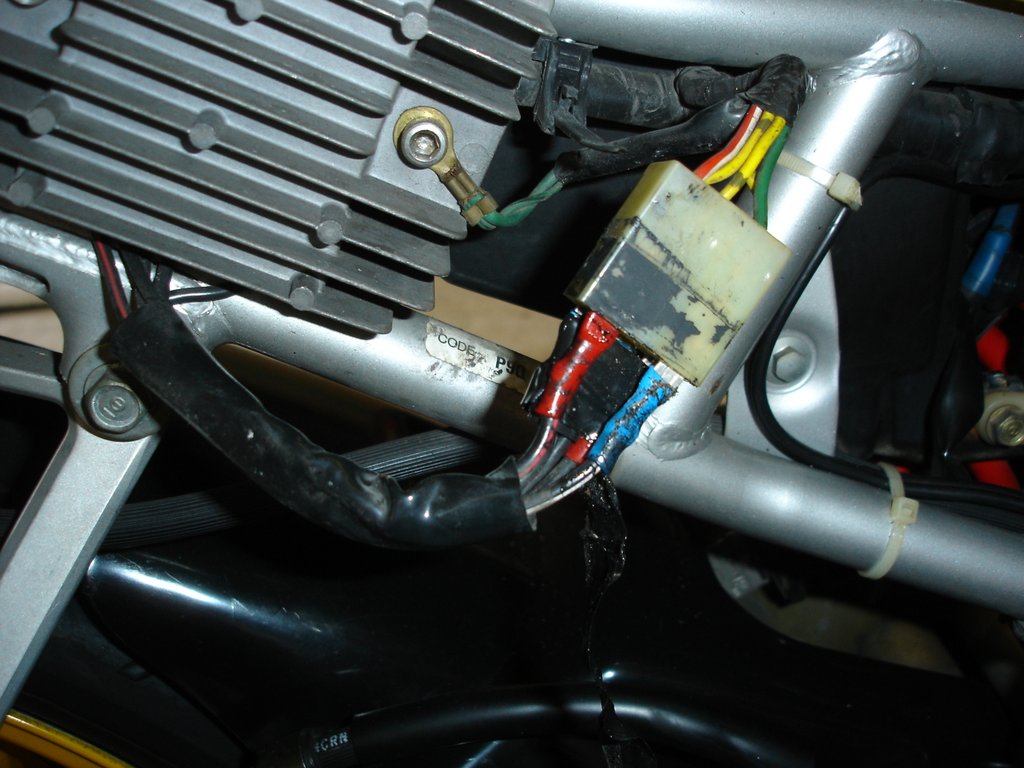

Dalam sistem kelistrikan motor Honda Grand, jalur kiprok memegang peran penting untuk memastikan aliran listrik stabil.
Komponen ini berfungsi menstabilkan tegangan dari spul sebelum dialirkan ke aki dan komponen listrik lainnya.
Jika jalur kiprok Grand bermasalah, motor bisa mengalami berbagai gejala seperti lampu redup hingga aki cepat tekor. Yuk, kita bahas lebih dalam!

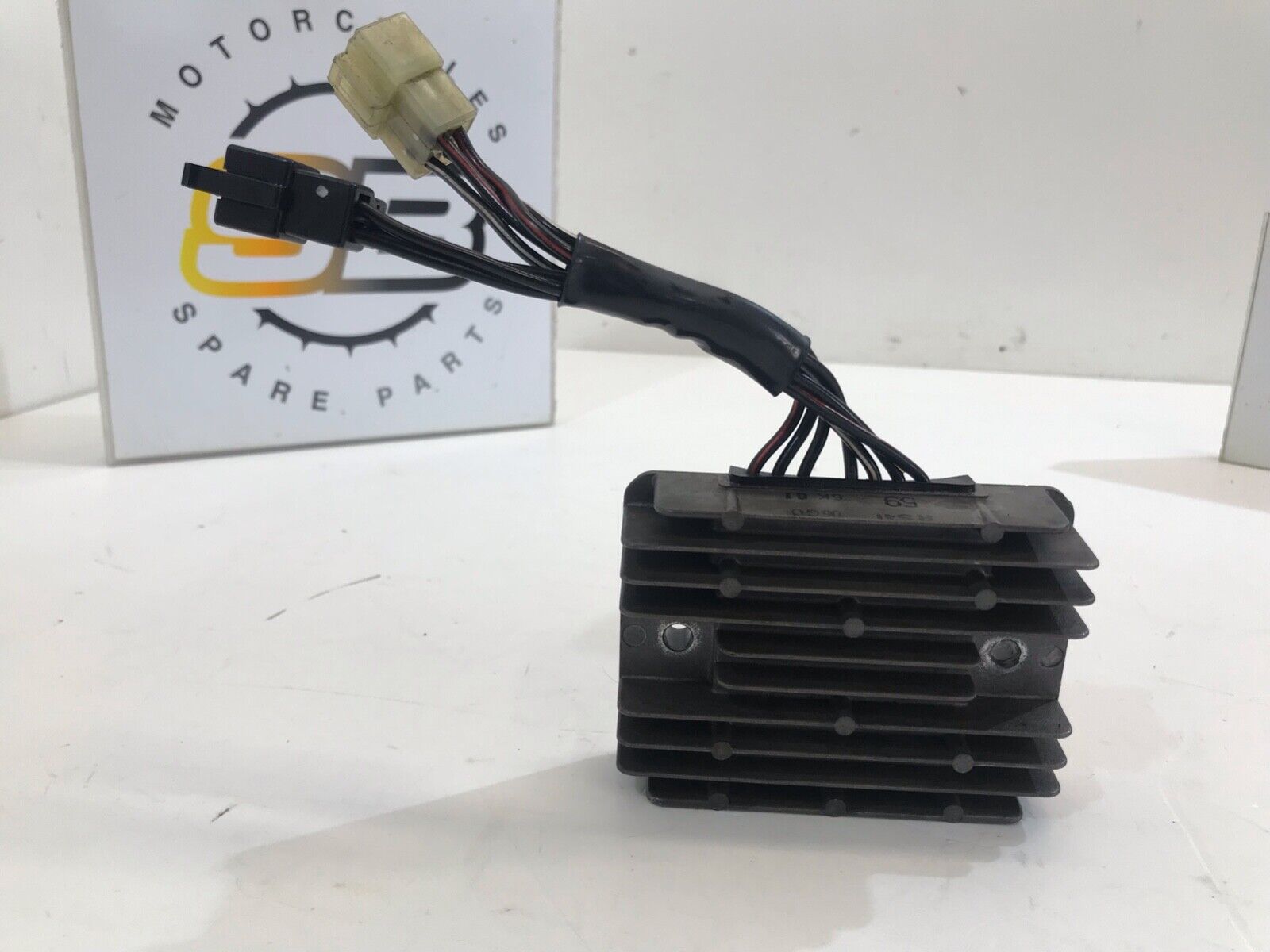

Fungsi Jalur Kiprok Grand
Secara umum, jalur kiprok Grand berfungsi sebagai pengatur arus listrik yang masuk ke aki. Komponen ini bekerja dengan cara menstabilkan tegangan dari spul agar tidak melebihi batas aman, biasanya sekitar 14,5 volt.
Dengan begitu, aki tidak mengalami overcharge dan komponen kelistrikan lain seperti lampu, klakson, dan indikator tetap bekerja dengan baik.
Jika jalur kiprok Honda Grand ini bermasalah, tegangan bisa naik-turun dan menyebabkan aki cepat rusak.

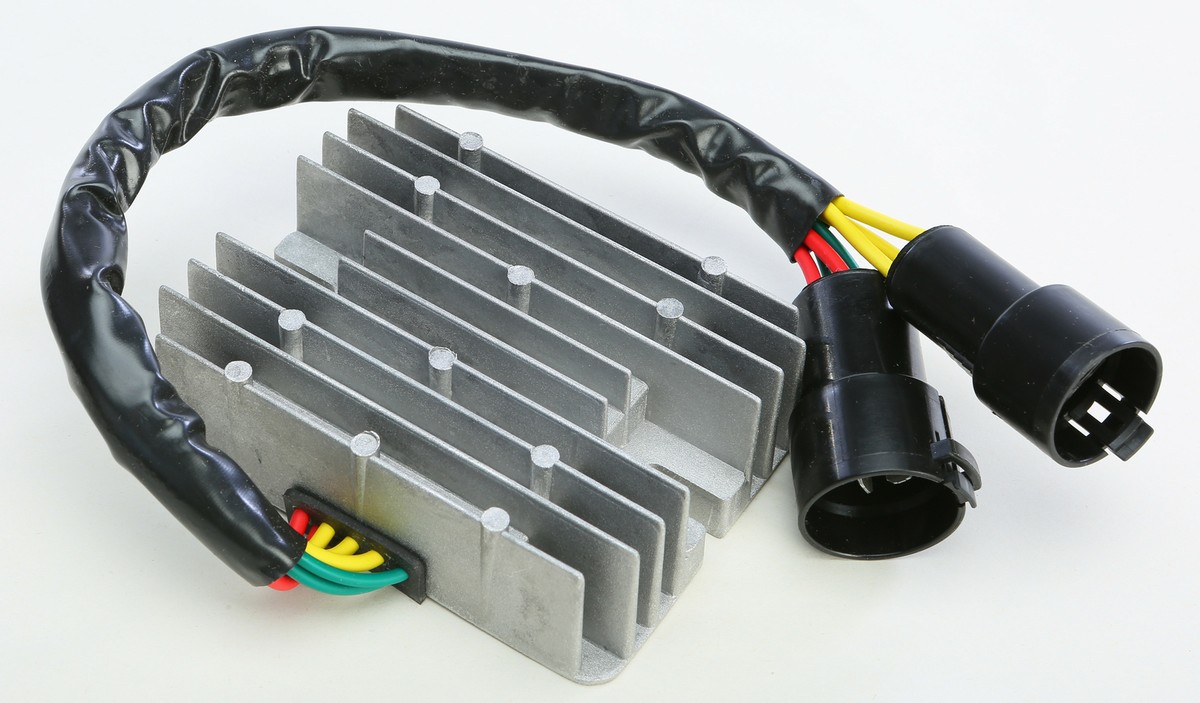

Arti Warna Kabel Jalur Kiprok Grand
Sebelum kamu melakukan pengecekan atau perbaikan, penting untuk memahami arti kode warna pada jalur kiprok Astrea Grand berikut ini:
1. Kabel Warna Putih
Kabel putih menjadi jalur pengisian dari spul ke kiprok motor sebelum dialirkan ke aki. Kiprok akan mengatur agar tegangan tidak lebih dari 14,5V.
Jika tegangan terlalu tinggi, risiko aki panas berlebih atau bahkan meledak bisa terjadi. Oleh karena itu, kondisi kabel putih harus selalu dicek secara berkala.
2. Kabel Warna Merah
Kabel merah merupakan jalur positif dari aki yang masuk ke kiprok melalui sekring 10A.
Fungsi utamanya adalah menyalurkan arus listrik hasil pengisian yang sudah distabilkan oleh kiprok menuju aki.
Tegangan yang dialirkan sudah diatur agar sesuai dengan kapasitas aki, sehingga aki dapat terisi penuh tanpa risiko overcharge.
3, Kabel Warna Hijau
Kabel hijau adalah jalur ground atau negatif. Kabel ini berfungsi sebagai jalur pengembalian arus listrik agar sirkuit kelistrikan berjalan dengan benar.
Meski tidak menyalurkan arus listrik seperti kabel positif, kondisi kabel hijau yang buruk bisa menyebabkan arus tidak mengalir sempurna dan membuat kelistrikan motor bermasalah.
4. Kabel Warna Kuning
Kabel kuning biasanya terhubung langsung dari spul ke kiprok untuk mengatur suplai listrik ke lampu utama. Kabel ini krusial untuk memastikan pencahayaan tetap optimal saat berkendara malam.
Tegangan yang dialirkan berkisar antara 12V hingga 14V, sehingga cahaya lampu motor tetap stabil meskipun rpm mesin berubah.

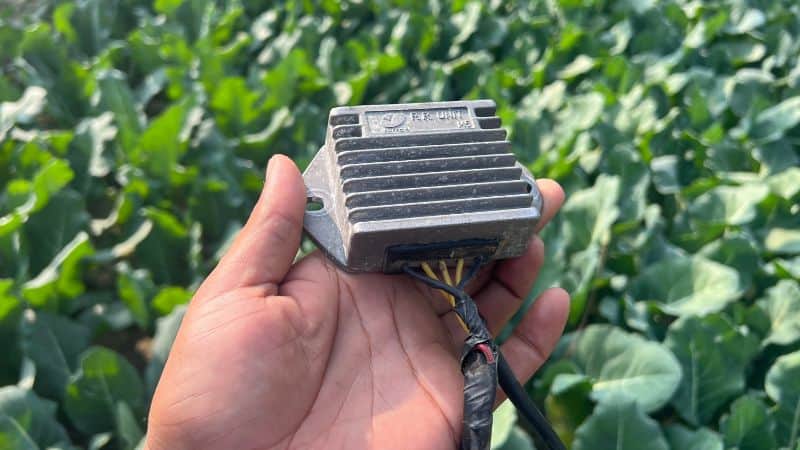

Gejala Gangguan pada Jalur Kiprok Grand
Jika jalur kiprok pada Honda Astrea Grand mengalami masalah, biasanya akan muncul beberapa tanda yang bisa kamu rasakan. Berikut beberapa gejala umum yang perlu kamu perhatikan:
1. Lampu Redup atau Mati
Lampu yang redup atau tiba-tiba mati ketika mesin menyala bisa menjadi indikasi jalur kiprok motor tidak bekerja optimal. Hal ini terjadi karena tegangan yang diterima lampu tidak stabil.
2. Aki Sering Kehabisan Daya
Jika aki motor cepat tekor meskipun baru saja di-charge, kemungkinan besar ada masalah pada jalur pengisian di kiprok. Tegangan yang terlalu rendah membuat aki tidak terisi dengan sempurna.
3. Perangkat Listrik Bermasalah
Lampu sein, klakson, atau indikator panel yang tidak berfungsi dengan baik bisa menandakan ada koneksi yang terganggu pada jalur kiprok Grand.
4. Mesin Tidak Stabil
Selain kelistrikan, jalur kiprok motor yang rusak juga bisa memengaruhi putaran mesin. Kamu mungkin akan merasakan idle mesin menjadi tidak stabil atau tarikan motor terasa aneh.

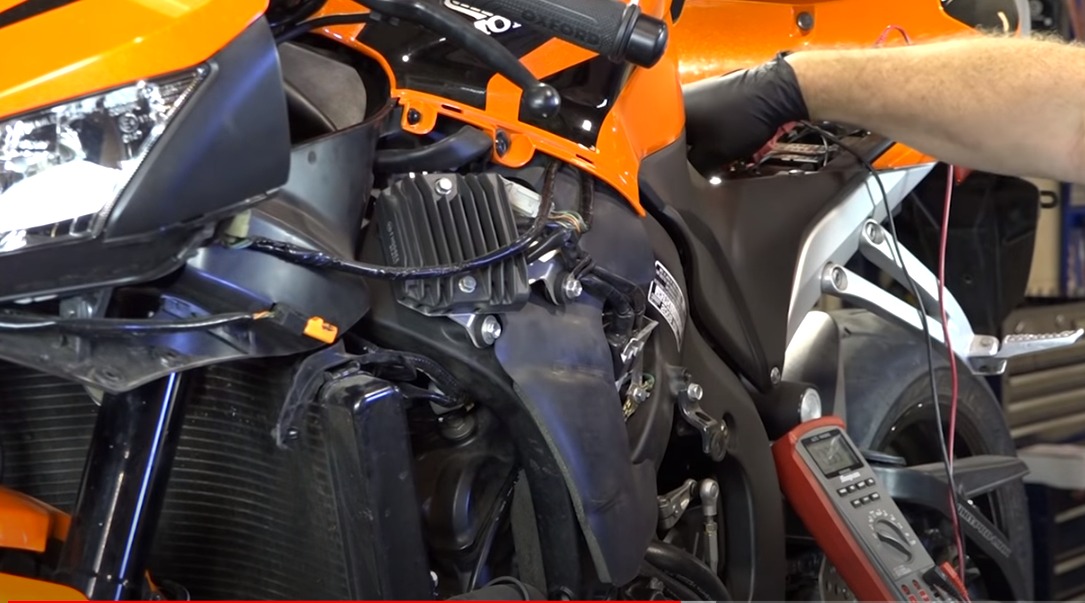

Perawatan Jalur Kiprok Grand
Merawat jalur kiprok sangat penting agar sistem kelistrikan motor tetap awet dan bekerja optimal. Berikut beberapa langkah perawatan yang bisa kamu lakukan:
1. Pembersihan Secara Berkala
Debu dan kotoran bisa menumpuk pada komponen kiprok. Bersihkan secara rutin menggunakan kuas atau lap kering. Jika perlu, gunakan contact cleaner agar konektor tetap bebas karat.
2. Periksa Koneksi Kabel
Pastikan konektor kabel pada kiprok tidak longgar atau berkarat. Koneksi yang tidak sempurna bisa membuat arus listrik terhambat dan mengganggu pengisian aki motor.
2. Cek Tegangan
Gunakan multimeter untuk mengecek tegangan yang dihasilkan jalur kiprok. Pastikan hasil pengukuran berada pada kisaran yang dianjurkan pabrikan, sekitar 13-14,5V.
Jika jauh di bawah atau di atas standar, sebaiknya segera lakukan perbaikan.
3. Periksa Kondisi Kiprok
Amati kondisi fisik kiprok. Jika terlihat gosong, kabel meleleh, atau ada tanda-tanda korsleting, segera ganti dengan kiprok baru agar sistem kelistrikan tidak terganggu.
4. Cek Sistem Pengisian
Lakukan pengecekan menyeluruh pada komponen pengisian, termasuk stator, rotor, dan regulator/rectifier. Komponen yang rusak harus segera diganti agar tidak merusak aki motor.
5. Gunakan Baterai Sesuai Spesifikasi
Pastikan baterai yang digunakan sesuai rekomendasi pabrikan. Baterai dengan spesifikasi yang salah bisa membuat kiprok bekerja lebih berat dan memperpendek usianya.
Perawatan yang rutin akan membantu mencegah kerusakan pada sistem kelistrikan dan menghindari biaya perbaikan yang lebih besar di kemudian hari.
