Kalau kamu pengguna Yamaha Mio, pasti sudah tidak asing lagi dengan istilah jalur kiprok Mio. Komponen ini sering jadi bahan perbincangan karena punya peran penting dalam menjaga sistem kelistrikan motor tetap stabil.
Kalau jalurnya bermasalah, jangan heran kalau aki motor akan sering soak, lampu redup, atau motor jadi tidak nyaman dipakai.
Sayangnya, masih banyak yang belum paham skema jalur hingga cara merawatnya. Nah, di artikel ini kita akan kupas tuntas tentang fungsi, perbedaan jalur antar seri, tanda-tanda kerusakan, sampai langkah perawatannya.

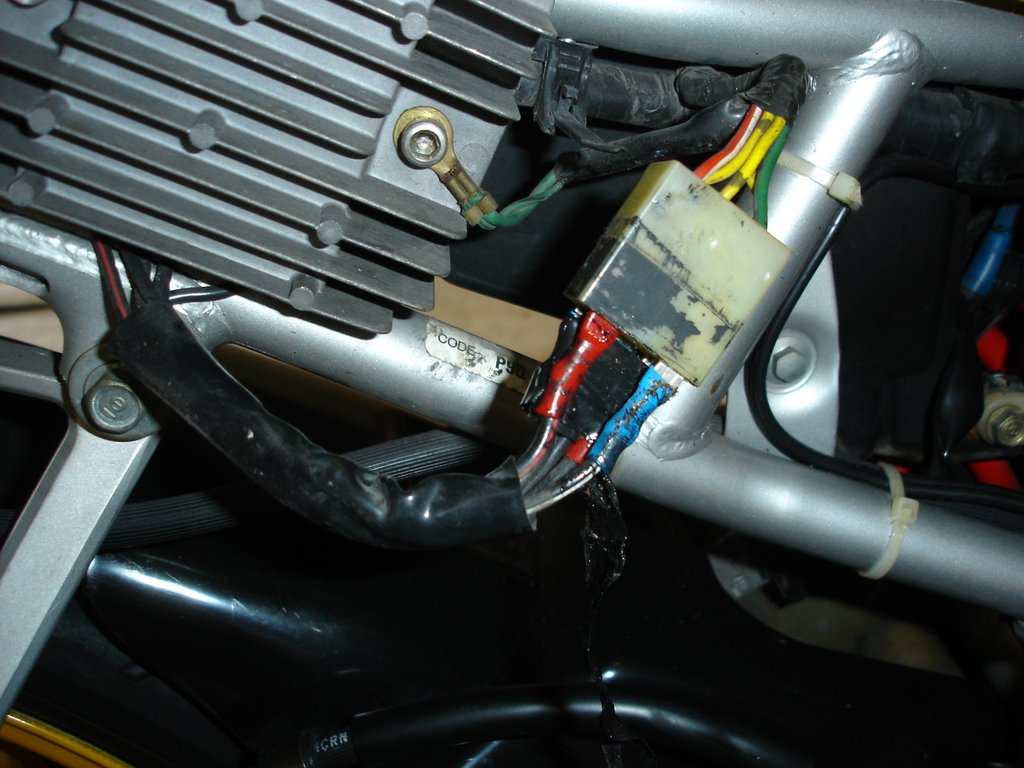

Fungsi Jalur Kiprok Mio
Secara sederhana, jalur kiprok Mio berfungsi sebagai pengatur arus listrik yang masuk dan keluar dari aki serta komponen kelistrikan lainnya.
Kiprok (regulator rectifier) akan mengubah arus AC dari spul menjadi DC, lalu menyalurkannya ke aki dan perangkat listrik motor.
Tanpa jalur kiprok yang baik, aki cepat soak, lampu redup, bahkan motor jadi tidak bisa distarter.
Oleh karena itu, memahami fungsi jalur ini penting banget buat kamu, terutama jika sering berkendara malam hari atau menggunakan banyak aksesori listrik.

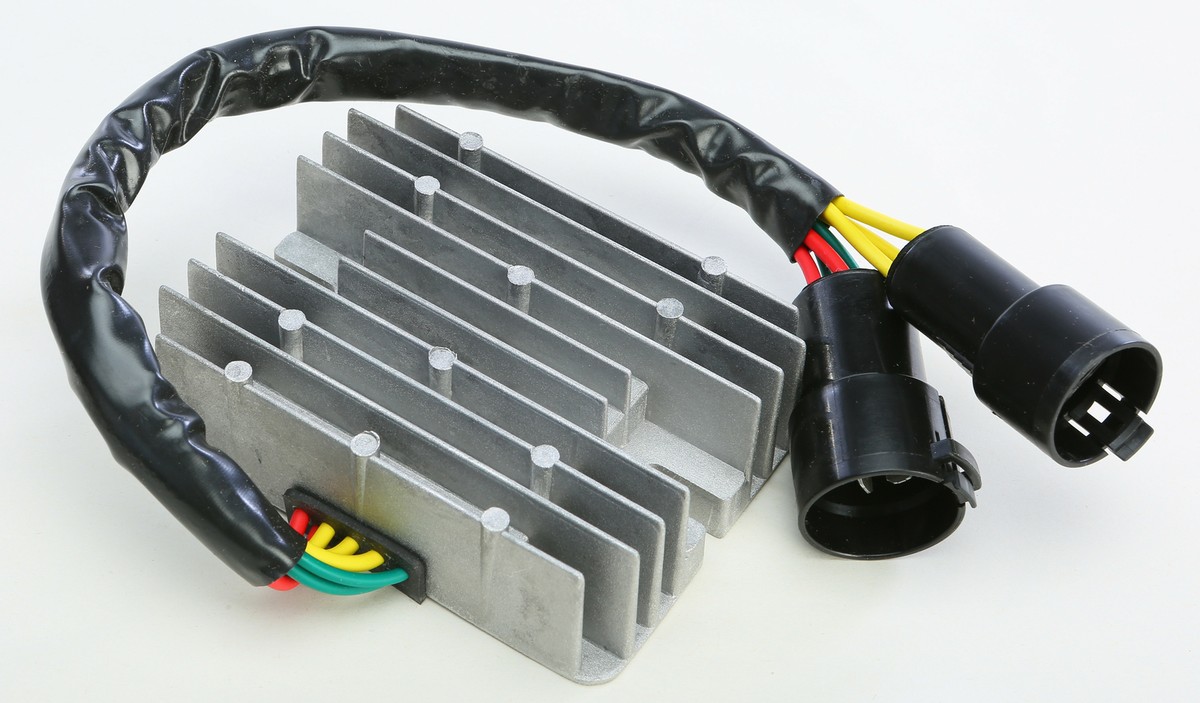

Jalur Kiprok Mio J, Soul GT, dan M3
Setiap tipe Mio memiliki skema jalur kiprok yang sedikit berbeda. Untuk Mio J, Soul GT, dan Mio M3, jalurnya terdiri dari empat pin dengan fungsi masing-masing. Yuk, Moladiners, kita bahas lebih detail.
1. Pin 1 Merah – Jalur ke Aki
Pin ini bertugas menyalurkan listrik hasil pengisian ke aki. Jika jalur merah bermasalah, aki tidak akan mendapatkan suplai daya optimal.
Akibatnya, motor sulit distarter elektrik. Penting banget buat kamu memastikan koneksi kabel merah ini dalam kondisi baik.
2. Pin 2 Kuning – Jalur ke Lampu Depan
Kabel kuning akan membawa arus ke lampu utama. Kalau jalur ini terganggu, lampu depan akan redup atau mati.
Selain mengganggu kenyamanan, kondisi ini juga berbahaya saat kamu berkendara malam hari. Pastikan selalu diperiksa agar arusnya stabil.
3. Pin 3 Hitam – Jalur Massa (Ground)
Ground atau massa berfungsi sebagai jalur balik arus listrik. Kabel hitam ini sangat krusial untuk menjaga kestabilan arus. Jika ground bermasalah, sistem kelistrikan bisa error dan perangkat listrik motor tidak bekerja normal.
4. Pin 4 Putih – Jalur Pengisian dari Spul
Kabel putih menghubungkan spul dengan kiprok motor sebagai sumber utama pengisian listrik. Gangguan pada jalur ini bisa membuat aki tidak terisi penuh, sehingga daya cepat habis.
Jalur Kiprok Mio Karbu
Untuk Mio Karbu, skema jalur kiproknya juga terdiri dari empat pin, namun dengan susunan yang berbeda dibanding tipe injeksi. Berikut penjelasannya:
1. Pin 1 Hitam – Jalur Massa (Ground)
Sama seperti Mio injeksi, kabel hitam tetap menjadi jalur ground. Peranannya sangat vital agar arus listrik stabil dan tidak terjadi korsleting. Pastikan selalu bersih dari karat.
2. Pin 2 Putih – Jalur Pengisian dari Spul
Arus listrik dari spul akan disalurkan lewat kabel putih menuju kiprok. Jika kabel ini terputus, aki tidak akan terisi sama sekali. Biasanya gejalanya terlihat dari aki yang cepat tekor.
3. Pin 3 Merah – Jalur ke Aki
Kabel merah bertugas membawa arus dari kiprok menuju aki. Sama seperti pada Mio injeksi, fungsinya sangat menentukan daya simpan aki. Bila kabel ini bermasalah, motor tidak bisa distarter elektrik.
4. Pin 4 Kuning – Jalur ke Lampu Utama
Lampu depan Mio Karbu mendapat arus langsung dari kabel kuning. Jika lampu mendadak redup saat putaran mesin rendah, kemungkinan besar ada masalah pada jalur ini.

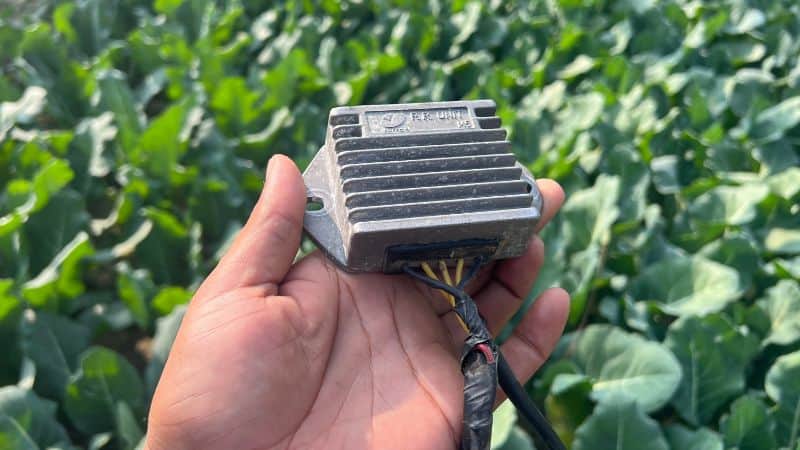

Gejala Gangguan pada Jalur Kiprok Mio
Kalau jalur kiprok mulai bermasalah, biasanya ada beberapa gejala yang mudah kamu kenali. Berikut beberapa gejalanya seperti yang dilansir dari laman Suzuki::
1. Lampu Redup atau Mati Saat Mesin Hidup
Salah satu tanda paling umum adalah lampu depan yang meredup bahkan mati saat mesin hidup. Hal ini terjadi karena suplai listrik dari jalur kiprok tidak stabil.
2. Aki Cepat Tekor
Kalau aki sering kehabisan daya meski baru dicas, kemungkinan besar jalur kiprok Mio mengalami gangguan. Aki tidak mendapat arus pengisian yang sesuai, sehingga cepat drop.
3. Perangkat Listrik Tidak Stabil
Lampu sein, klakson, atau lampu rem yang sering bermasalah bisa menjadi tanda jalur kiprok tidak bekerja normal. Koneksi yang longgar atau korsleting kecil bisa jadi penyebabnya.
4. Mesin Berbunyi Tidak Stabil
Gejala lain yang sering muncul adalah suara mesin yang tidak normal atau seperti tersendat. Hal ini karena sistem kelistrikan motor tidak mendapat arus yang konsisten.
Cara Mengganti Jalur Kiprok Mio
Kalau kamu sudah yakin jalur kiprok Mio bermasalah, langkah terbaik adalah menggantinya dengan yang baru. Berikut panduannya:
- Cabut kabel aki dan lepaskan penutup aki agar lebih aman.
- Buka kiprok dengan hati-hati, pastikan tidak merusak kabel lain.
- Setelah dilepas, bersihkan soket dan konektor menggunakan alkohol atau contact cleaner.
- Pasang jalur kiprok baru dengan benar, pastikan semua konektor kencang.
- Tutup kembali aki dan hubungkan kabelnya.
Dengan langkah ini, motor akan kembali normal asalkan kamu memilih kiprok sesuai tipe Mio.
Perawatan Jalur Kiprok Mio
Supaya jalur kiprok Mio lebih awet, ada beberapa langkah perawatan yang bisa kamu lakukan secara rutin.
1. Periksa Kondisi Fisik
Perhatikan kabel dan konektor jalur kiprok. Jika ada kabel terkelupas atau terbakar, segera ganti untuk menghindari korsleting.
2. Periksa Koneksi Kabel
Pastikan sambungan kabel ke aki dan alternator rapat. Konektor yang longgar bisa membuat arus listrik tidak stabil.
3. Pemeriksaan Tegangan
Gunakan multimeter untuk memeriksa tegangan jalur kiprok. Jika hasilnya berbeda jauh dari standar pabrikan, segera lakukan perbaikan.
4. Pembersihan Berkala
Bersihkan kiprok dan soketnya dari debu atau karat. Gunakan kuas atau cairan pembersih agar koneksi tetap optimal.
5. Pemeriksaan Sistem Pengisian
Selain kiprok, periksa juga stator, rotor, dan regulator agar sistem pengisian motor bekerja sempurna.
6. Gunakan Baterai Sesuai Spesifikasi
Hindari penggunaan aki yang tidak sesuai standar. Memilih aki yang salah spesifikasi bisa memperpendek umur jalur kiprok Mio.
Nah, Moladiners, sekarang kamu sudah lebih paham soal jalur kiprok Mio. Komponen kecil ini punya peran besar dalam menjaga kelistrikan motor tetap stabil.
