Alternator adalah salah satu bagian vital dalam sistem kelistrikan kendaraan modern. Komponen ini bekerja tanpa henti saat mesin hidup, mulai dari mengisi daya aki hingga menopang berbagai fitur elektronik mobil.
Memahami komponen alternator beserta fungsinya membantu kamu lebih peka terhadap gejala kerusakan, seperti lampu redup, aki cepat tekor, atau muncul suara dengung dari ruang mesin.
🔑 Key Takeaways:
- Alternator adalah sumber utama listrik mobil saat mesin hidup yang menentukan kestabilan sistem kelistrikan dan usia aki.
- Setiap komponen alternator saling berkaitan, kerusakan satu bagian saja bisa berdampak pada performa secara keseluruhan.
- Deteksi dan perawatan dini alternator bisa membantu mencegah kerusakan.

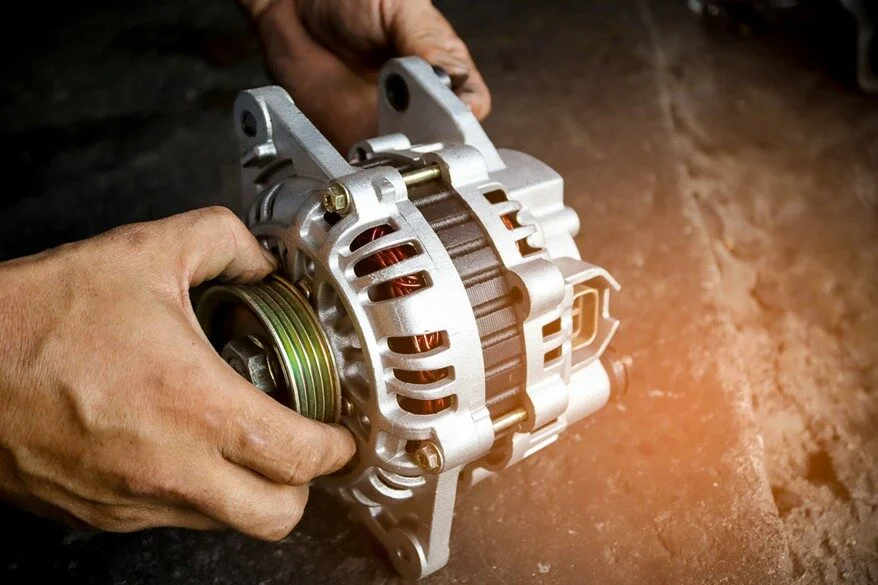

Komponen Alternator Mobil dan Fungsinya
Alternator tidak bekerja sebagai satu unit tunggal, melainkan tersusun dari berbagai bagian yang saling terhubung.
Setiap komponen memiliki peran spesifik agar proses pembangkitan dan pengaturan listrik berjalan stabil. Berikut penjelasannya:

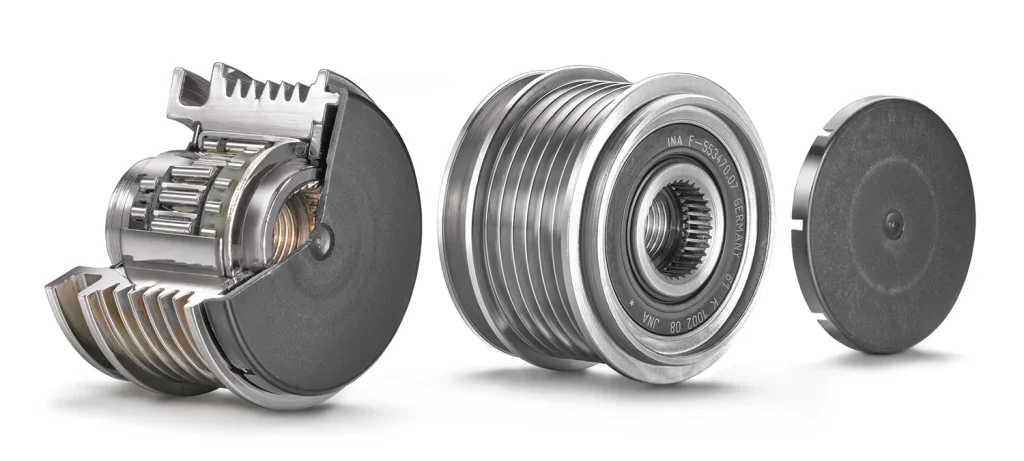

1. Pulley Alternator
Pulley berfungsi sebagai penerima putaran dari mesin melalui drive belt. Ketika mesin hidup, crankshaft akan memutar belt, lalu putaran tersebut diteruskan ke pulley alternator.
Karena diameter pulley lebih kecil dibandingkan pulley crankshaft, kecepatan putarnya menjadi lebih tinggi, sehingga alternator mampu menghasilkan listrik secara optimal bahkan pada putaran mesin rendah.
2. Alternator Shaft (Poros Alternator)
Poros alternator menjadi penghubung utama antara pulley dan rotor. Putaran dari pulley akan diteruskan ke poros ini, lalu memutar rotor secara konsisten.
Stabilitas poros sangat penting karena sedikit saja ketidaksejajaran dapat memicu getaran dan mempercepat keausan komponen alternator mobil lainnya.
3. Rotor Coil
Rotor coil merupakan kumparan berputar yang bertugas menghasilkan medan magnet.
Berbeda dengan sistem magnet permanen, rotor pada mobil membutuhkan suplai arus listrik dari aki mobil untuk membangkitkan medan magnet tersebut.
Saat poros berputar, medan magnet ini ikut bergerak dan menjadi kunci utama dalam proses pembangkitan listrik.
4. Slip Ring
Slip ring terpasang pada ujung poros rotor dan terhubung langsung dengan kumparan rotor.
Komponen ini berfungsi sebagai media penghantar arus listrik menuju rotor meskipun rotor terus berputar. Tanpa slip ring, suplai listrik ke rotor tidak akan stabil.

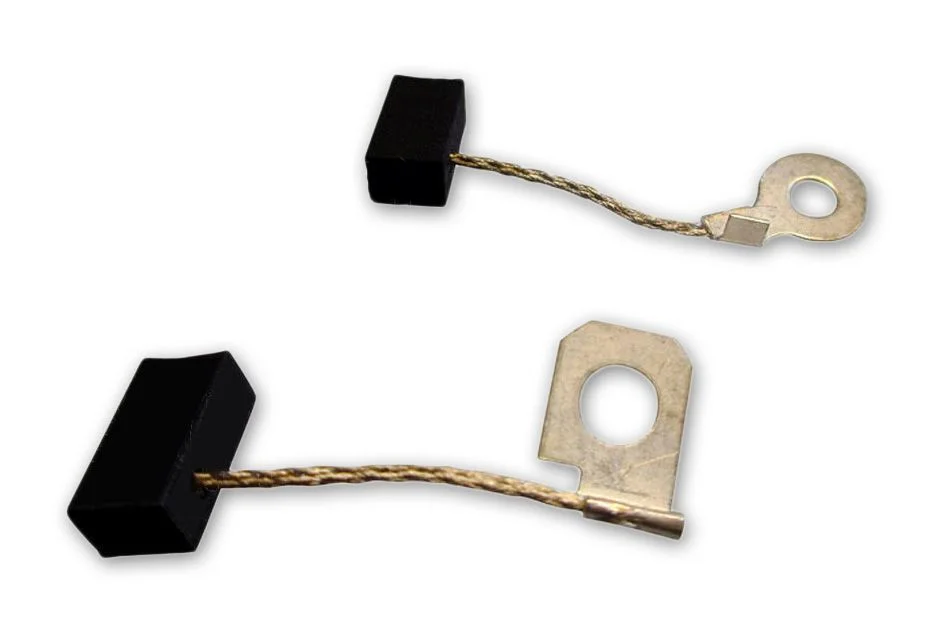

5. Brush (Sikat)
Brush berbentuk balok kecil dari karbon atau tembaga yang menekan slip ring. Fungsinya adalah menyalurkan arus listrik dari sistem kendaraan ke rotor coil.
Karena selalu bergesekan, brush termasuk komponen alternator yang rentan aus dan perlu pemeriksaan berkala.
6. Stator Coil
Stator coil adalah kumparan statis yang terletak mengelilingi rotor. Ketika medan magnet dari rotor berputar dan memotong kumparan stator, akan timbul arus listrik bolak-balik (AC).
Di sinilah energi mekanik mulai dikonversi menjadi energi listrik.
7. Rectifier (Dioda)
Arus listrik yang dihasilkan stator masih berbentuk AC, sementara sistem kelistrikan mobil membutuhkan arus searah (DC).
Rectifier berperan mengubah arus AC menjadi DC. Selain itu, dioda juga mencegah arus balik dari aki ke alternator saat mesin mati.
8. IC Regulator
IC regulator berfungsi mengatur tegangan keluaran alternator agar tetap stabil, umumnya di kisaran 13,5-14 volt.
Jika tegangan melebihi batas tersebut, komponen kelistrikan mobil berisiko rusak. Dengan desain yang ringkas, IC regulator modern biasanya terintegrasi langsung di dalam alternator.

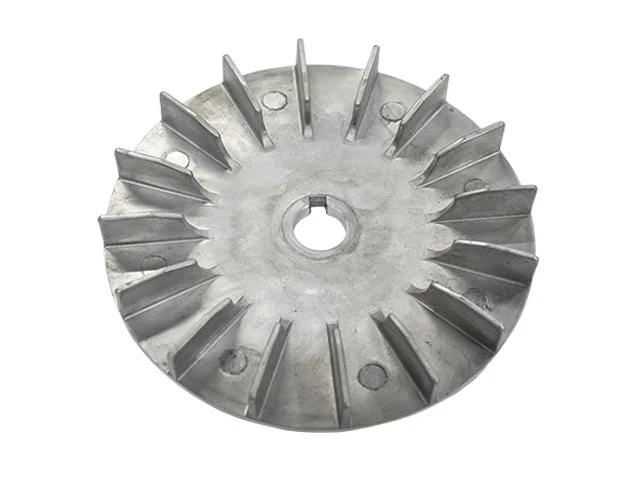

9. Alternator Fan
Kipas alternator berfungsi mendinginkan komponen internal, terutama rotor dan stator, yang menghasilkan panas saat bekerja.
Pendinginan yang baik mencegah overheat dan menjaga efisiensi pengisian listrik tetap optimal.
10. Bearing
Bearing atau bantalan memungkinkan poros alternator berputar dengan halus dan minim gesekan. Umumnya terdapat dua bearing, masing-masing di bagian depan dan belakang housing.
Jika bearing aus, alternator bisa menimbulkan suara kasar dan putaran menjadi tidak stabil.
11. Alternator Housing
Housing atau rumah alternator berfungsi melindungi seluruh komponen internal dari debu, air, dan benturan.
Selain sebagai pelindung, housing juga menjadi dudukan bearing serta membantu proses pembuangan panas melalui ventilasi udara.
12. Battery Connector
Battery connector merupakan terminal keluaran arus pengisian dari alternator menuju aki.
Dari titik inilah listrik hasil pembangkitan disalurkan untuk mengisi daya baterai dan menyuplai kebutuhan listrik kendaraan.

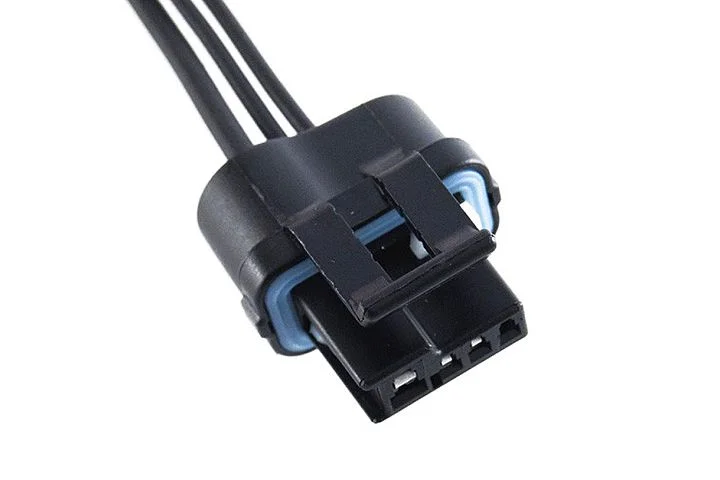

13. Alternator Socket
Socket alternator menjadi jalur koneksi antara alternator dengan sistem kelistrikan kendaraan, termasuk regulator dan indikator pengisian.
Pada sistem modern, desain socket dibuat lebih sederhana namun tetap efisien dalam mengontrol arus eksitasi rotor.
Cara Kerja Komponen Alternator
Mengutip dari Auto2000, cara kerja alternator dimulai saat mesin dihidupkan. Putaran mesin diteruskan ke pulley melalui belt, lalu memutar poros dan rotor.
Rotor yang telah dialiri arus listrik menghasilkan medan magnet berputar. Medan magnet ini memotong kumparan stator dan menginduksi arus listrik AC.
Arus AC tersebut kemudian dialirkan ke rectifier untuk diubah menjadi DC. Setelah itu, IC regulator mengatur tegangannya agar tetap aman sebelum disalurkan ke aki dan sistem kelistrikan mobil.
Seluruh proses ini berlangsung secara otomatis dan terus menyesuaikan dengan kebutuhan listrik kendaraan.
FAQ seputar Komponen Alternator Mobil
1. Apa saja komponen alternator?
Alternator terdiri dari pulley, poros, rotor coil, stator coil, slip ring, brush, rectifier, IC regulator, bearing, kipas, housing, battery connector, dan socket alternator.
2. Apa komponen yang menggerakkan pulley alternator?
Pulley alternator digerakkan oleh drive belt yang terhubung langsung dengan crankshaft mesin.
3. Apakah alternator mengeluarkan arus AC atau DC?
Alternator menghasilkan arus AC di stator, kemudian diubah menjadi DC oleh rectifier sebelum disalurkan ke sistem kelistrikan mobil.
