Kenali Berbagai Macam Warna Kabel Honda dan Fungsinya

Buat Moladiners yang sering otak-atik motor, memahami warna kabel Honda adalah langkah penting supaya proses perbaikan lebih cepat, akurat, dan tidak merusak komponen lain.

Banyak pengguna pemula yang keliru membedakan fungsi tiap kabel, padahal pabrikan sudah memberi kode warna sebagai bahasa universal di sistem kelistrikan.

Supaya kamu makin paham, yuk pelajari urutan dan arti setiap warna kabel motor Honda dalam pembahasan berikut ini!

🔑 Key Takeaways:

1. Kode warna kabel Honda membantu memahami fungsi tiap jalur kelistrikan, mulai dari massa, pengapian, hingga lampu.
2. Penempatan warna berbeda di alternator/spul, bodi motor, dan sistem PGM-FI menunjukkan jalur dan output yang tidak sama.
3. Memahami warna kabel memudahkan diagnosa gangguan listrik, mencegah korsleting, dan mempermudah instalasi komponen baru.

Arti Warna Kabel Honda dan Fungsinya

Sebelum masuk ke area komponen tertentu, Moladiners perlu memahami bahwa setiap kabel dalam sistem kelistrikan motor Honda memiliki makna, mulai dari kutub negatif, jalur pengapian, hingga lampu-lampu:

1. Merah – menyuplai kutub (+) dari aki motor sebagai sumber utama.
2. Hitam – jalur kutub (+) yang keluar dari kunci kontak.
3. Hijau – kutub (-) atau massa, berlaku untuk semua sistem ground.
4. Putih – tegangan (+) dari alternator untuk lampu dekat dan sistem pengisian.
5. Kuning – arus (+) untuk beban lampu lewat sakelar lampu.
6. Biru – suplai (+) menuju lampu jauh.
7. Abu-abu – jalur (+) menuju flasher atau pengedip sein.
8. Biru laut – untuk sinyal (+) sein kanan.
9. Oranye – sinyal (+) sein kiri.
10. Coklat – arus (+) untuk lampu kota dan beberapa model menuju fuel pump.
11. Hitam-merah – sumber (+) dari spul menuju CDI.
12. Hitam-putih – jalur (+) dari kunci kontak pengaman.
13. Hitam-kuning – arus ke ignition coil.
14. Biru-kuning – sinyal pulser CDI (+) sebagai trigger pengapian.
15. Hijau-kuning – arus (+) untuk lampu rem.

Dengan memahami arti warna kabel motor Honda di atas, kamu bisa mendiagnosis masalah kelistrikan tanpa harus menebak-nebak.

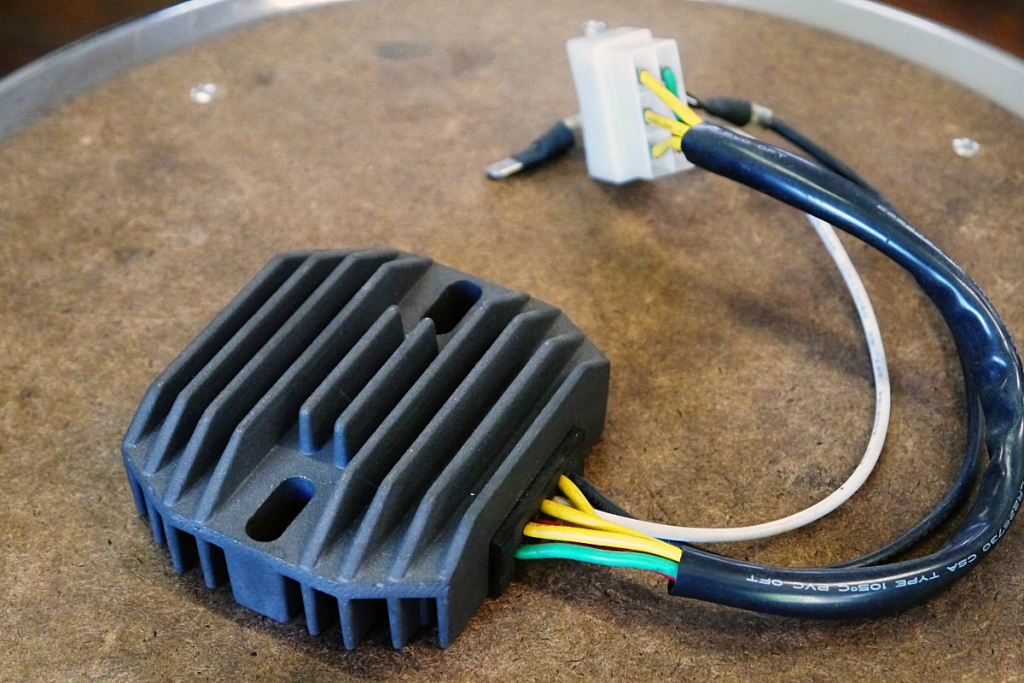

Arti Warna Kabel Honda di Area Alternator/Spul

Kalau kamu sedang mengecek bagian alternator atau spul, urutan warnanya punya peran yang sangat spesifik. Melansir dari Astra Honda Community, berikut daftar yang sudah disusun ulang:

1. Hijau – kabel ground/massa untuk seluruh komponen pengisian.
2. Putih – jalur output tegangan khusus untuk sistem pengisian.
3. Kuning – kabel yang membawa output tegangan untuk lampu atau sistem full wave (1–3 phase).
4. Biru/kuning – output pulser sebagai pembaca posisi crankshaft sekaligus trigger CDI.
5. Putih/kuning – jalur pulser untuk motor PGM-FI yang berfungsi sebagai pemicu sistem pengapian elektronik.

Dengan memahami bagian ini, moladiners bisa lebih cepat memeriksa kenapa motor tidak bisa mengisi aki atau kenapa lampu redup.

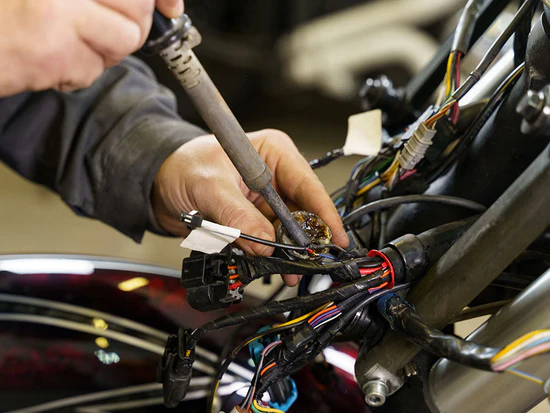

Arti Warna Kabel Honda di Bagian Bodi Motor

Berbagai kabel yang tersebar di bodi motor juga punya perannya masing-masing. Biasanya kabel-kabel ini terhubung ke panel indikator, sakelar, sensor, dan komponen PGM-FI. Berikut penjelasannya:

1. Merah – suplai tegangan dari aki/rectifier menuju baterai atau sistem pengisian.
2. Hitam – arus positif 12,7V yang keluar dari ignition switch serta distribusi ke komponen lain.
3. Coklat – output sakelar lampu ke lampu kota, lampu belakang, atau fuel pump di motor PGM-FI.
4. Coklat/Putih – output sakelar lampu ke lampu utama, serta arus positif speedometer pada motor injeksi.
5. Putih – jalur lampu dekat (Low Beam).
6. Biru – jalur lampu jauh (High Beam) sekaligus ke DLC untuk reset kode error ECM.
7. Kuning/Merah – suplai ke relay starter pada sistem elektrik.
8. Oranye – input lampu sein kiri.
9. Biru cerah (Light Blue) – input lampu sein kanan.
10. Abu-abu – output flasher menuju lampu sein.
11. Hijau muda – jalur klakson.
12. Hitam/Biru – arus positif 12,7V menuju ECM pada motor PGM-FI.
13. Hijau/Oranye – koneksi sensor EOT/ECT, BAS, sensor throttle body menuju ECM.
14. Hijau/Putih – sensor standar samping agar mesin mati saat standar belum naik.
15. Hitam/Kuning – output CDI/ECM ke ignition coil.
16. Pink – jalur pengapian dari ECM ke ignition coil pada PGM-FI atau indikator gear tertentu.
17. Pink/Hijau – jalur injektor pada motor injeksi.
18. Merah/Biru – koneksi BAS menuju ECM.
19. Kuning/Biru – jalur sensor EOT menuju ECM.

Daftar ini bakal sangat membantu saat mengerjakan modifikasi panel, pemasangan lampu tambahan, sampai mencari sumber korsleting.

Moladiners, kini kamu sudah memiliki pemahamanmengenai arti setiap kode warna kabel Honda yang penting untuk sistem kelistrikan motor kesayangan kamu.

Pengetahuan ini sangat berharga, tidak hanya saat melakukan troubleshooting, tetapi juga ketika kamu ingin melakukan modifikasi kelistrikan secara aman dan tepat.

FAQ Terkait Warna Kabel Honda

1. Apakah warna kabel motor Honda selalu sama di setiap model?

Tidak sepenuhnya. Mayoritas standar warna sama, tapi model tertentu terutama PGM-FI bisa punya tambahan jalur sensor.

2. Bagaimana cara memastikan fungsi kabel jika warnanya sudah pudar?

Gunakan multimeter untuk mengecek kontinuitas atau mengikuti wiring diagram resmi.

3. Bolehkah menggabungkan kabel beda warna untuk modifikasi?

Boleh, tapi sangat tidak disarankan tanpa skema yang jelas, karena bisa memicu korslet atau error ECM.
