Kenali Warna Kabel Yamaha dan Fungsinya pada Motor

Mengenali arti warna kabel Yamaha sangat membantu moladiners ketika ingin melakukan perawatan kelistrikan secara mandiri.

Informasi ini juga berguna saat troubleshooting, pemasangan aksesori, ataupun pengecekan sistem pengapian.

Supaya kamu tidak salah sambung dan bisa menghindari risiko korslet, mari pelajari arti tiap warnanya secara lebih detail. Yuk baca sampai akhir!

🔑 Key Takeaways:

• Warna kabel Yamaha menandakan fungsi berbeda, mulai dari aki sampai sistem pengapian.
• Kerusakan kabel umumnya terjadi karena usia, panas, atau bahkan korsleting.
• Standar warna tiap pabrikan berbeda, sehingga tidak bisa disamakan antara motor Yamaha dengan motor lain.

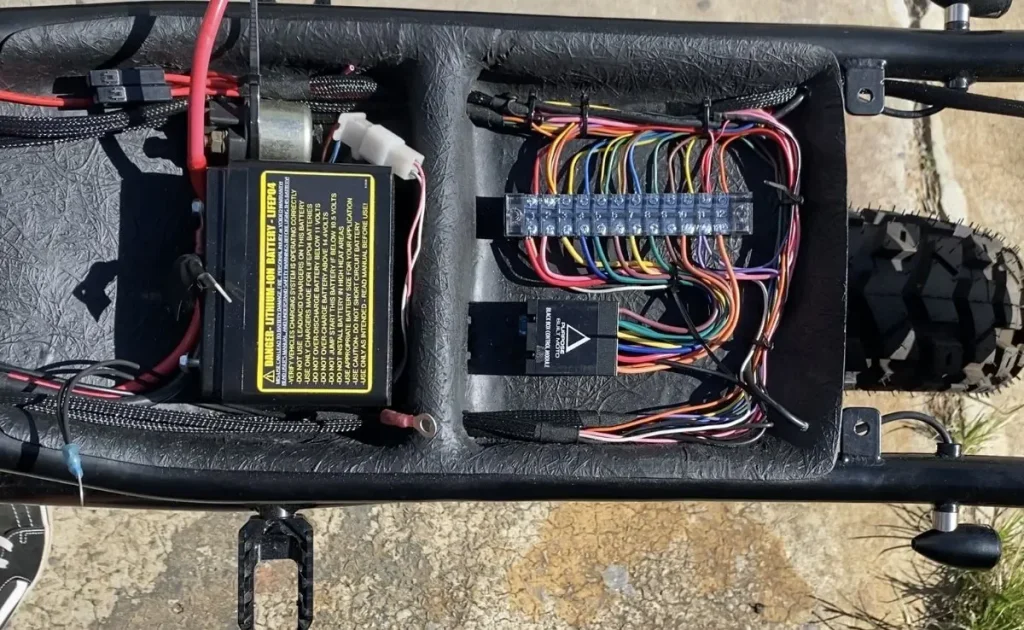

Arti Warna Kabel Yamaha dan Fungsinya

Sebelum memulai, penting kamu pahami bahwa sistem kelistrikan motor menggunakan kode warna sebagai penanda jalur arus.

Setiap pabrikan punya standar tersendiri dan warna kabel Yamaha cenderung memiliki ciri khas yang konsisten. Berikut daftar lengkapnya:

1. Hitam → Menjadi kabel massa atau ground yang berhubungan langsung dengan negatif aki.
2. Merah → Jalur utama dari dan menuju aki motor untuk distribusi arus.
3. Hijau Tua → Untuk lampu sein bagian kanan.
4. Biru → Digunakan pada lampu senja.
5. Biru Garis Putih → Berfungsi sebagai jalur elektrik starter.
6. Biru Garis Kuning → Mengarah ke sistem stop starter otomatis.
7. Abu-Abu / Biru Muda → Khusus untuk lampu atau indikator netral.
8. Hijau → Pada area headlamp berfungsi untuk lampu dekat.
9. Coklat → Positif menuju kunci kontak saat posisi ON.
10. Coklat Tua → Mengarah ke lampu sein bagian kiri.
11. Kuning (headlamp) → Mengalirkan arus ke lampu jauh serta indikator lampu jauh di dashboard.
12. Kuning (belakang) → Digunakan pada lampu rem dan switch lampu rem belakang.
13. Hijau Garis Kuning → Untuk switch rem depan.
14. Hitam Garis Putih → Digunakan sebagai jalur cut-off atau stop engine.
15. Merah Muda / Pink → Mengarah ke sistem klakson.
16. Merah Garis Kuning → Menyuplai daya ke headlamp dari jalur kiprok.
17. Coklat Garis Putih → Merupakan jalur menuju flasher sein.
18. Hijau Muda → Mengarah ke indikator bahan bakar.
19. Merah Garis Putih → Untuk bendik starter.
20. Coklat dan Hijau (pengapian karbu) → Jalur spull dan CDI untuk motor karburator.
21. Merah dan Putih (pengapian) → Digunakan sebagai kabel pulser.
22. Oranye → Mengarah ke kumparan koil sebagai pemantik busi.

Dengan memahami seluruh arti warna kabel motor Yamaha dan fungsinya di atas, kamu bisa melakukan pengecekan kelistrikan Yamaha tanpa takut salah sambung.

Pengetahuan ini juga membantu saat pasang charger HP, ganti flasher LED, atau saat kamu mengatasi motor tiba-tiba mati karena korslet.

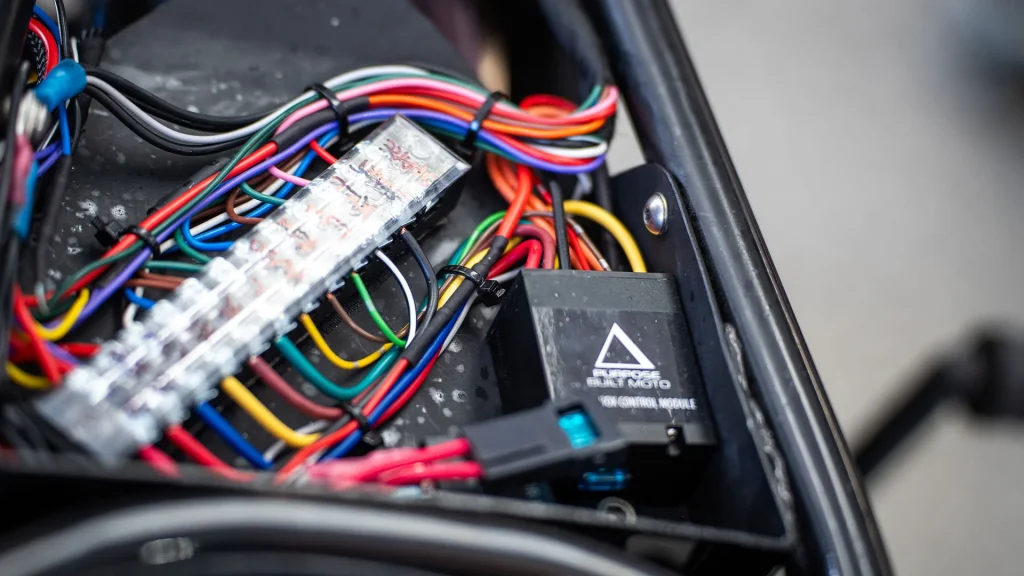

Kerusakan Umum pada Kabel Motor Yamaha

Meski standar warna kabel Yamaha sudah dibuat rapi dan kokoh, tidak ada jaminan kabel ini tidak rentan masalah. Melansir dari Mechanic Pro Academy, berikut beberapa kerusakan yang paling sering ditemui:

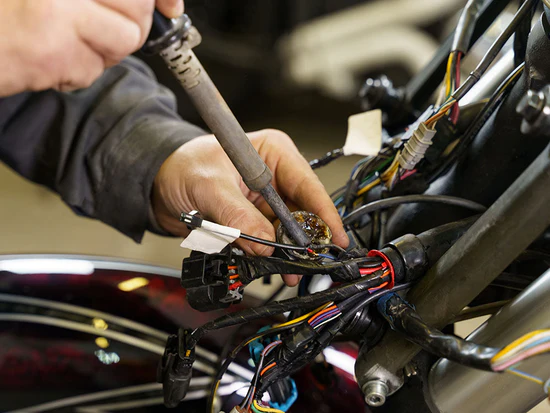

1. Kabel Terkelupas

Biasanya terjadi karena terbakar ringan, tergesek rangka, atau kualitas isolasi yang mulai menurun. Jika dibiarkan, bagian yang terkelupas bisa memicu korslet.

2. Kabel Meleleh atau Terbakar

Muncul akibat beban arus berlebih, korslet, atau modifikasi kelistrikan motor yang tidak sesuai standar. Kerusakan ini tergolong berbahaya karena dapat menyebar ke jalur lain.

3. Kabel Terjepit

Umumnya ditemukan pada area stang, terutama ketika stang dibelokkan penuh. Kabel yang terjepit akan putus di bagian dalam meski tampak baik di luar.

4. Kabel Keropos

Terjadi akibat usia pakai yang sudah lama atau panas berlebih dari arus sebelumnya. Kabel keropos membuat aliran listrik tidak stabil.

5. Kabel Berjamur

Umum terjadi pada motor yang jarang digunakan atau sering terkena lembap. Meski tidak langsung fatal, kondisi berjamur bisa mempercepat kerusakan isolasi.

Kerusakan-kerusakan ini sebaiknya ditangani lebih awal agar tidak menjalar ke komponen lain seperti ECU, kiprok, atau sistem pengapian.

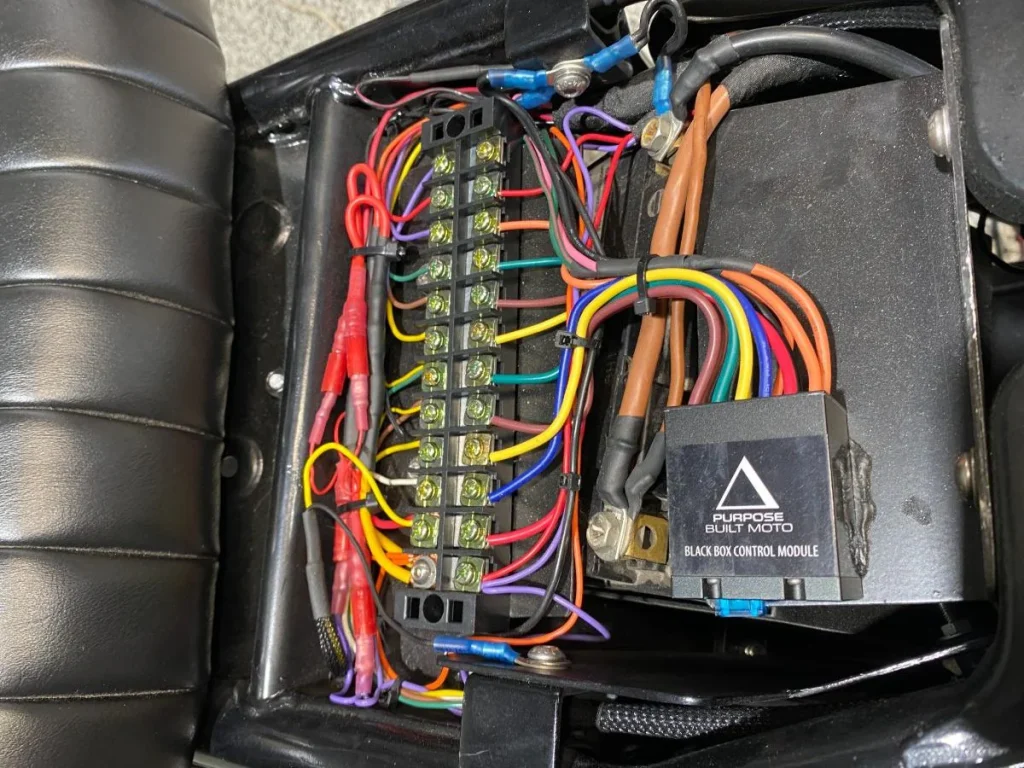

Kenapa Warna Kabel pada Motor Berbeda-beda?

Setiap pabrikan memang menggunakan kode warna yang mirip satu sama lain, tetapi tetap ada perbedaan kecil sebagai ciri khas.

Itulah mengapa warna kabel Yamaha tidak bisa disamakan dengan Honda, Suzuki, atau merek lain.

Salah satu alasannya adalah standarisasi internal, di mana tiap pabrikan mengatur jalur tertentu untuk memudahkan teknisi mereka melakukan perbaikan.

Selain itu, perbedaan kode warna juga membantu menghindari kesalahan pemasangan ketika motor menjalani perbaikan di bengkel resmi.

Contoh paling sederhana yaitu ground pada Yamaha biasanya hitam, sementara kabel Honda sering menggunakan warna hijau.

Perbedaan kecil ini terlihat sepele, tetapi sangat krusial ketika melakukan pemeriksaan sistem kelistrikan.

Jadi, memahami warna kabel Yamaha bukan hanya penting untuk teknisi, tetapi juga berguna untuk Moladiners yang ingin melakukan perawatan mandiri.

Dengan mengetahui fungsi tiap kabel, kamu bisa meminimalkan risiko korslet, salah sambung, atau kerusakan listrik lainnya.

FAQ Terkait Warna Kabel Yamaha

1. Apakah warna kabel Yamaha sama pada semua tipe motor?

Mayoritas sama, tetapi beberapa model tertentu bisa memiliki variasi, terutama pada motor injeksi atau tipe premium.

2. Apa yang harus dilakukan jika salah sambung kabel?

Matikan kelistrikan segera, cabut aki, lalu periksa komponen yang kemungkinan terdampak. Jika bingung, sebaiknya bawa ke bengkel resmi.

3. Kenapa warna kabel tidak boleh disamakan antara Yamaha dan merek lain?

Karena setiap pabrikan punya standarisasi berbeda. Menyamakan kode warna bisa menyebabkan kesalahan jalur arus dan berpotensi korslet.
